Страница 46
46
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
5. Крыша Напорной Камеры

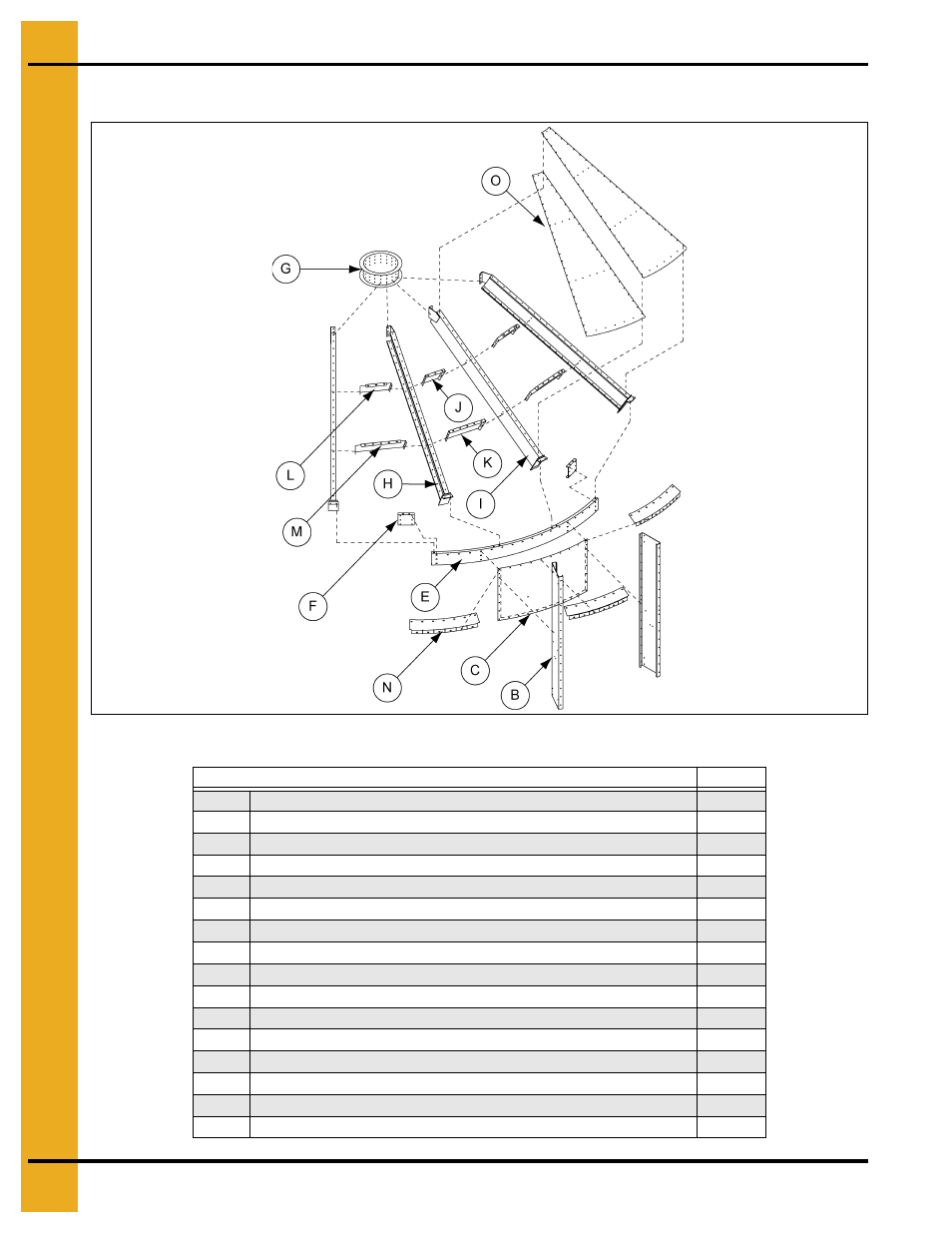

Детали Крыши Напорной Камеры (Перспективный Вид)
Чертёж 5А
Детали в порядке их установки
Кол-во
A
Установочные зажимы (не показаны)
12
B
Вертикальные швеллеры
12
C
Внутренние верхние стенные пролёты
12
D
Прокатные швеллеры напорной камеры (не показаны)
6
E
Парапетные швеллеры напорной камеры
6
F
Стыковые соединители парапетных швеллеров напорной камеры
6
G
Кольцевой воротник крыши напорной камеры
1
H
Скаты крыши напорной камеры (правосторонние)
9
I
Скаты крыши напорной камеры (левосторонние)
9
J
Траверса ската - укороченный верх
9
K
Траверса ската - укороченный низ
9
L
Траверса - удлинённый верх
9
M
Траверса ската - удлинённый низ
9
N
Гидроизоляция крыши напорной камеры
18
O
Пролёты крыши напорной камеры
18
P
Венчающий наконечник крыши (купол)
1
