140 PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
12. Щитовой Скользящий Затвор
См. в Разделе Ориентирования на cтр. 19 размеры сушилки, детали, рекомендации по
установке стенных пролётов и т.д. См. в Приложении А на cтр. 436 инструменты и оборудование,
в Приложении Б на cтр. 438 крепёж и т.д.
Щитовой Скользящий Затвор (Для Сброса Зерна с Ворошителей)
(Смотрите Чертёж 12А С по Чертёж 12Г.)
ПРИМЕЧАНИЕ: После того как будут установлены на сушилке наружные стенные пролёты с
отверстиями под щитовые скользящие затворы, установите данные
щитовые затворы для сброса зерна.
1. Проводите монтаж изнутри сушилки. Прикрепите болтами стойку затвора (открытым концом
вверх) к каждому отверстию, проделанному в наружных стенных пролётах.
Используйте 5/16" х 3/4" стопорные виртуоз болты, гайки из нержавеющей стали и шайбы
под стойкой. (Нанесите силикон вокруг стойки.)
ПРИМЕЧАНИЕ: Установите 5/16" x 3/4" болты с полукруглой головкой (вставленные в
зерновую шахту) в отверстия под болты, расположенные прямо над
щитовыми скользящими затворами. Данная операция обеспечивает
вставку пластины щитового скользящего затвора.
2. Вставьте пластины щитового скользящего затвора в каждую стойку затвора.

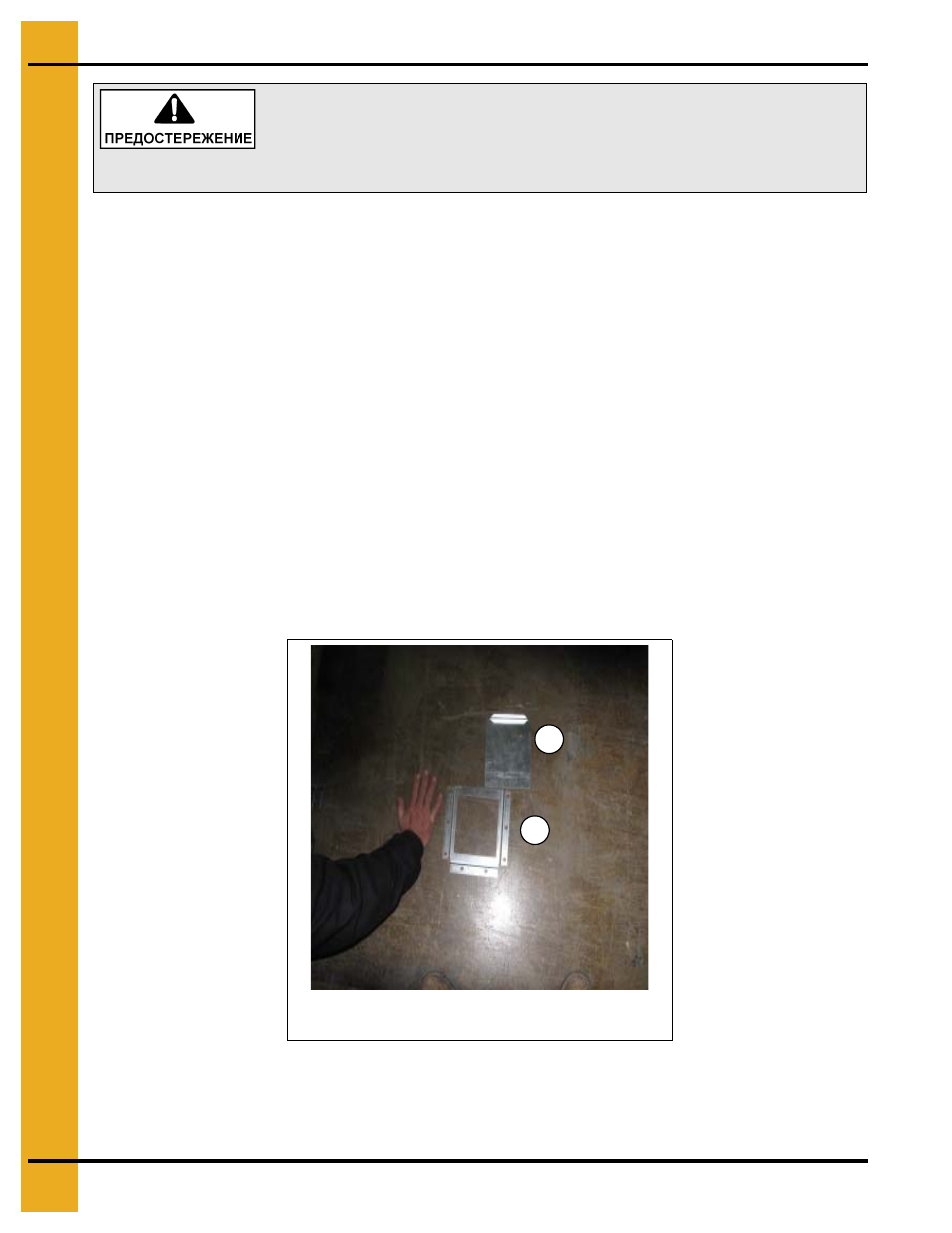

Чертёж 12А
ПРИМЕЧАНИЕ: Используйте одни и те же детали щитового скользящего затвора для
очистки от зерна с ворошителей и для аварийного сброса зерна у
основания сушилки.
Важные Меры Предосторожности:
У сушилки острые края. Данные острые края могут причинить
серьёзную физическую травму. Используйте соответствующую
персональную защитную экипировку. Применяйте безопасные
методы подъёма.
A
B
A. Пластина щитового скользящего затвора
B. Стойка щитового скользящего затвора
