7. Наружная Лестница
92
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
5. Закрепите верхнее защитное ограждение к рёбрам крыши башни следующим образом.
•
Прикрепите обыкновенным болтом первую крайнюю трубку к ребру жёсткости наружной
лестницы.
•
Вставьте центральную трубку в первую крайнюю.
•
Вставьте вторую крайнюю трубку в центральную.
•
Прикрепите болтом вторую крайнюю трубку к ребру крыши башни над люком для
доступа на крыше при помощи установленных 5/16" x 1-1/4" болтов 5 марки, гаек с
шестигранной головкой и неопреновых шайб.
6. Установите прямо узел верхнего защитного ограждения.
Проверьте, чтобы узел верхнего защитного ограждения был расположен вертикально по
отношению к сушилке, затем затяните болты.

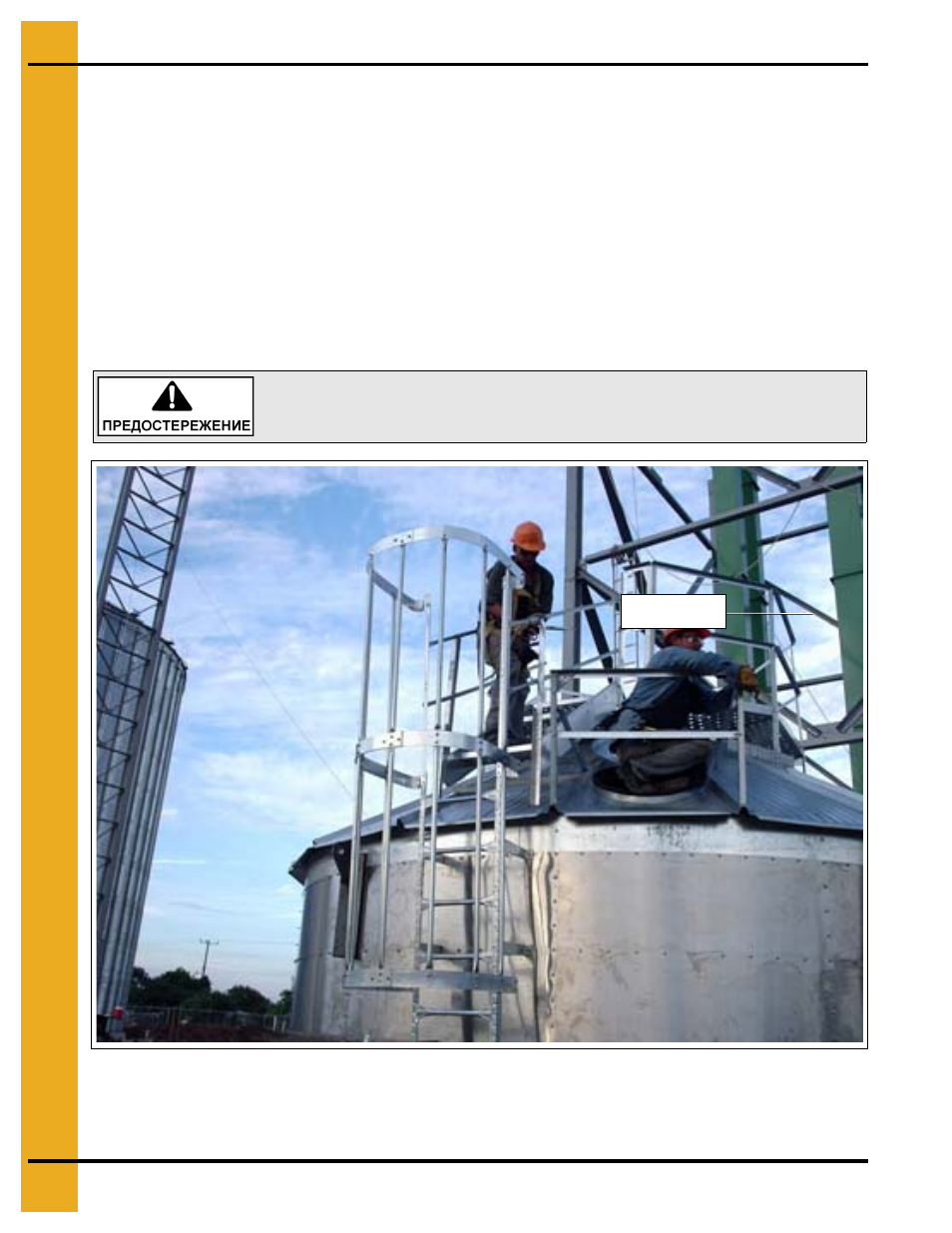

Чертёж 7Л Монтаж верхнего защитного ограждения и мостков
на выступе крыши к кровле башни.
Монтируйте все секции собранной 44" лестницы шероховатой,
офактуренной стороной перекладин наверх, чтобы люди,
поднимающиеся по ним, не подскользнулись.
Мостки на
выступе крыше
