Инструкция по эксплуатации Grain Systems PNEG-707
Страница 227
21. Разргузочный Бункер
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
227

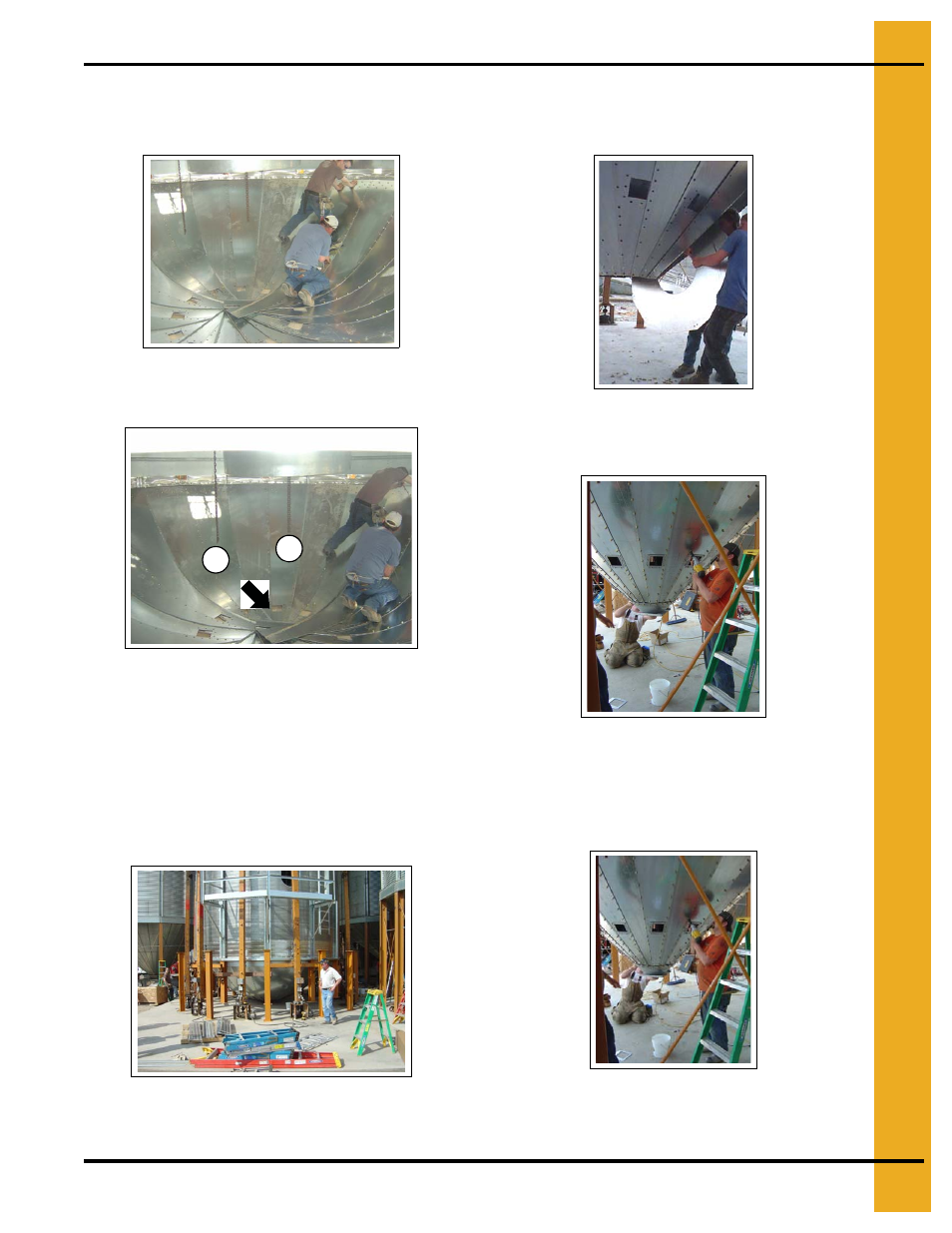

Пример Разгрузочного Бункера (Поперечное Сечение) - Все
Модели (Продолжение)
Чертёж 21С При установке наружных
панелей бункера их концы могут налагаться
друг на друга в центре.
Чертёж 21Т Крупный План - Крепление болтами
наружных панелей бункера (правосторонних/
левосторонних). Расположите внахлёстку
наружные панели бункера - правосторонние с
отверстием (стрелка) снаружи сушилки так,
чтобы щитовой затвор свободно скользил.
A. Скрепите болтами плоские кромки панелей.
B. Углообразные кромки будут крепиться
обычными болтами позднее, под
лотком бункера.
Чертёж 21У Установка наружных
панелей бункера.
Чертёж 21Ф Внесите пол дозирующего
барабана в наружный бункер, прежде чем
устанавливать последнюю панель.
Чертёж 21Х
ВАЖНО: После установки всех панелей бункера
на место, закрепите его временными
болтами от порывов ветра, особенно
на ночь.
Чертёж 21Ц Подгонка наружных панелей бункера
перед установой сварной конструкции узла
сброса бункера.
A
B
