PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
13. Ворошители Зерна
См. в Разделе Ориентирования на стр. 19
размеры сушилки, детали, рекомендации по
установке стенных пролётов и т.д.
См. в Приложении А на стр. 436
инструменты и оборудование,
в

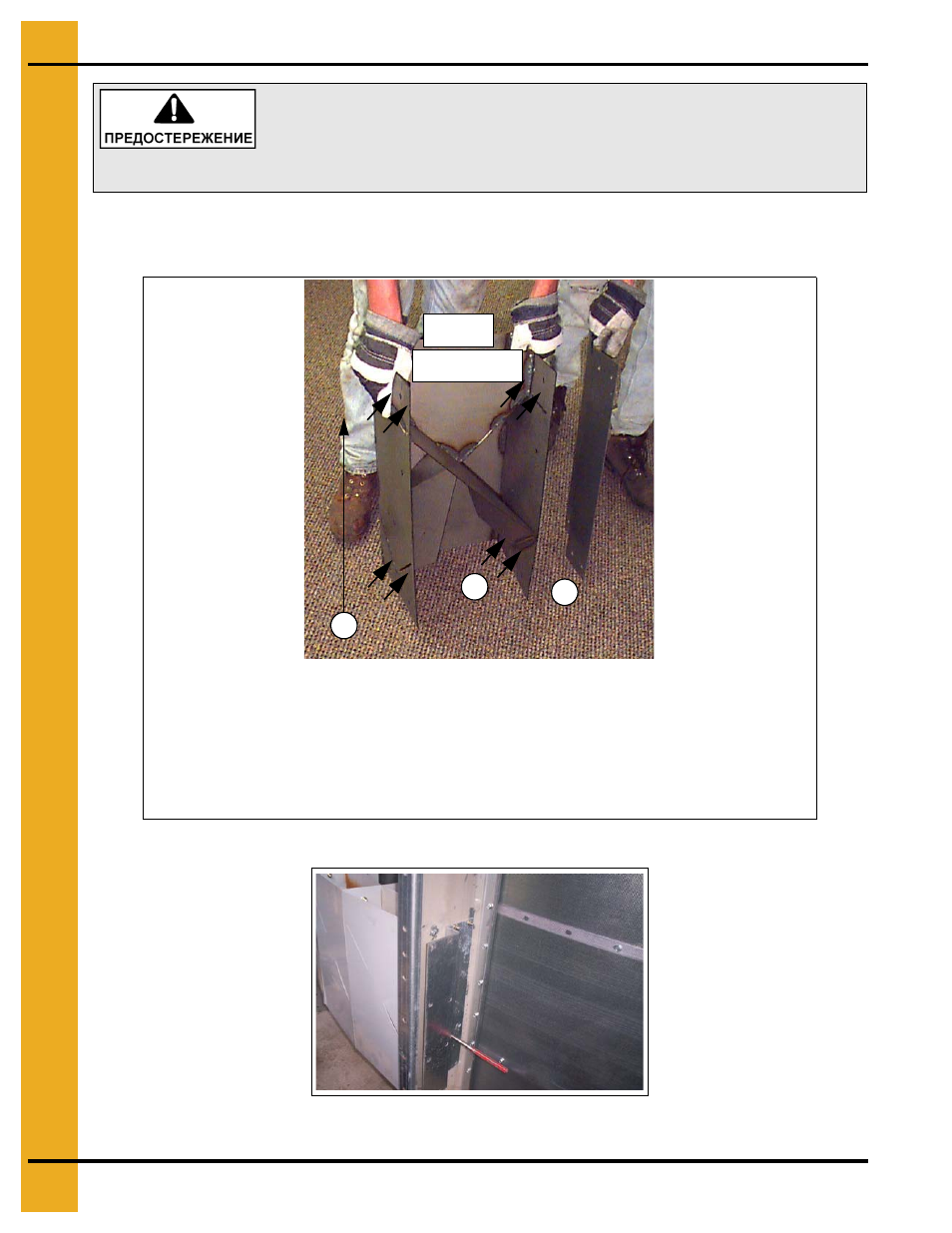

Чертёж 13A
Чертёж 13Б Крупный План - Сдвинутый (съёмный) кронштейн секции ворошителя
зерна (Симметричный - Нет верха или низа)
Важные Меры Предосторожности:
У сушилки острые края. Данные острые края могут причинить
серьёзную физическую травму. Используйте соответствующую
персональную защитную экипировку. Применяйте безопасные
методы подъёма.
A
B
Наружная
сторона
Разделительное
устройство
Верх
A. Секция ворошителя зерна
Установите разделительное устройство краями вверх.
Установите секцию ворошителя зерна наружной стороной снаружи сушилки.
Стрелки указывают места, где секция ворошителя зерна крепится болтами к
вертикальному швеллеру, либо к сдвинутому (съёмному) кронштейну, либо к
другой секции ворошителя зерна.
B. Сдвинутый (съёмный) кронштейн секции ворошителя зерна.
