5. Крыша Напорной Камеры
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
51

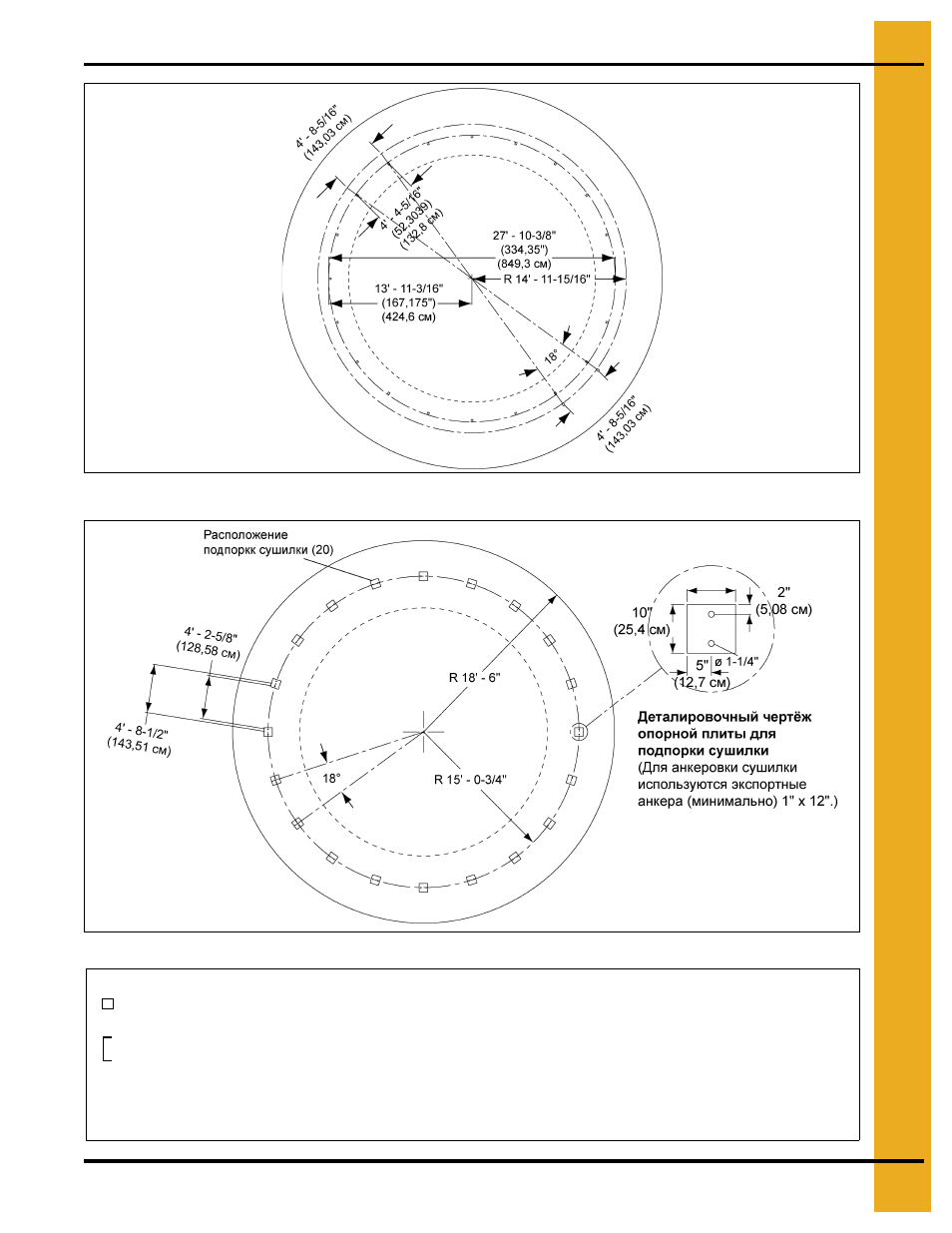

Чертёж 5З
Чертёж 5И
= сборочные зажимы устанавливаются на
фундаменте с интервалом 4' 1-1/4" по кругу А.
= Вертикальные швеллеры прикрепляются
болтами к сборочным зажимам.
A = Центр фундамента (намечает центр сушилки)
B = Круг радиусом 7' 11-3/16", очерченный
для установки сборочных зажимов
(намечает внутреннюю стену сушилки)
C = Периметр сушилки (намечает наружную
стену сушилки)
D = Периметр фундамента Минимальное
требование - диаметр 23'
Условные обозначения
ПРИМЕЧАНИЕ: Обратите внимание на ориентацию
вертикальных швеллеров. Каждый
швеллер устанавливается зеркально по
отношению к предыдущему.
