6. Крыша Башни
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI 81
4. Установите три (3) секции накладки кольцевого воротника и герметик следующим образом.
А. Вытрите смазку с наружной части кольцевого воротника крыши башни на месте стыковки
с секцией накладки кольцевого воротника. Придавливая, нанесите полосковый герметик
(рулон 24').
B. Совместите вертикальный конец первой секции накладки кольцевого воротника с
фланцем воротника. Кляммеры накладки кольцевого воротника попадают на рёбра
кровельных пролётов башни.
Вставьте болты, воспользовавшись следующим крепёжем:
Кольцевой воротник к фальцу накладки
Используйте для установки 5/16" x 3/4" бункерные болты, болты 5 марки, 5/16" гайки с
шестигранной головкой и неопреновые шайбы.
Накладка к фальцу ребра кровельного пролёта башни
Используйте для установки 5/16" x 1-1/4" бункерные болты, болты 5 марки, 5/16" гайки с
шестигранной головкой и неопреновые шайбы.
C. Установите две (2) оставшиеся секции накладки кольцевого воротника таким же
способом.
ПРИМЕЧАНИЕ: Применяйте полосковый герметик в местах, где секции накладки
кольцевого воротника перекрываются.
ПРИМЕЧАНИЕ: Вставьте болты по направлению к центру сушилки, установив
неопреновые шайбы снаружи сушилки для обеспечения герметичности.

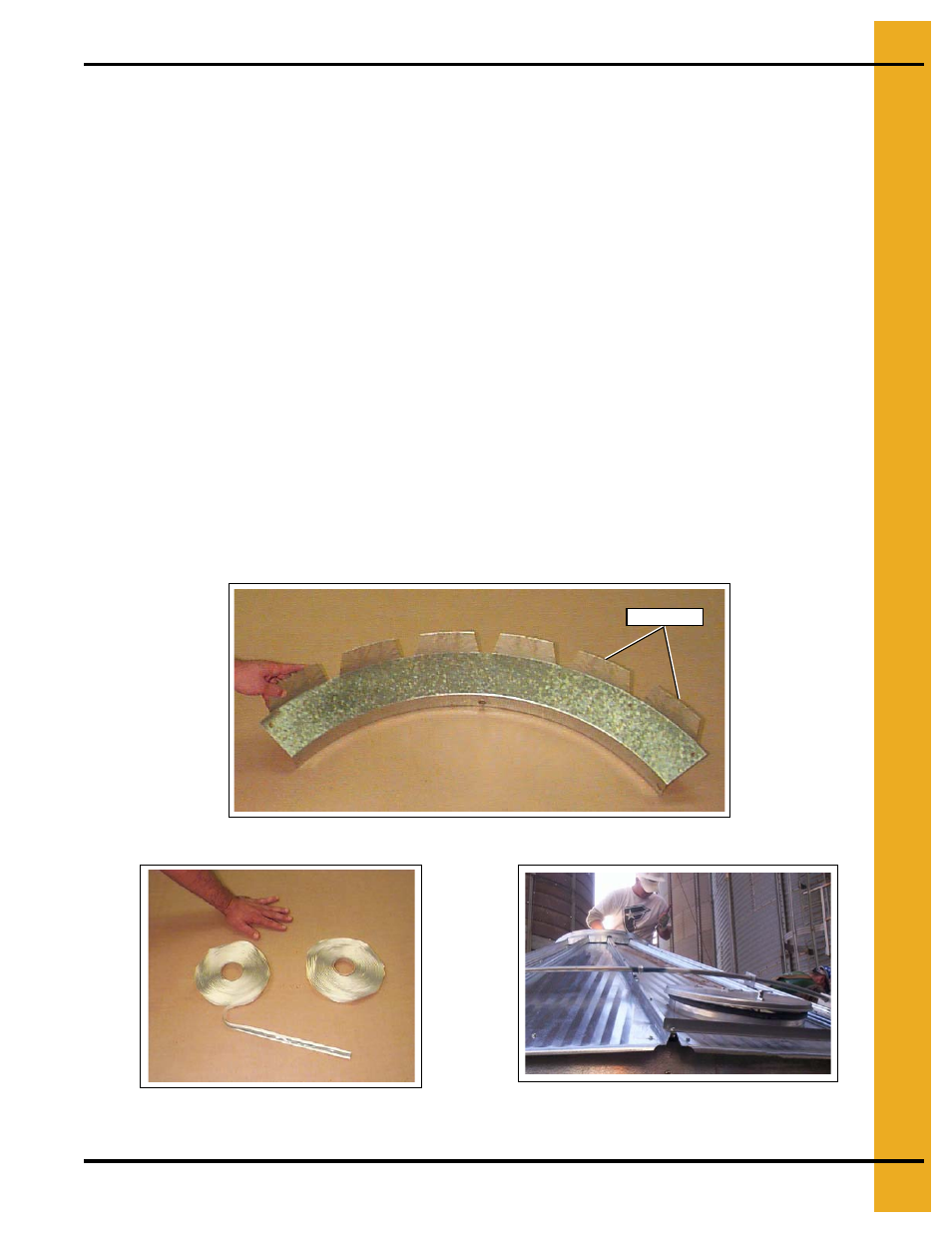

Чертёж 6АГ Секция накладки кольцевого воротника (1 из 3)
Чертёж 6АД Полосковый герметик (рулон 24')
Чертёж 6АЕ Завинчивание болтов на накладке
кольцевого воротника
Кляммеры
