PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI 155
15. Вентиляторы, Разделительный Бункер, Мостки Переходного Патрубка
Стыковка вентиляторов и мостков переходного патрубка -
все модели

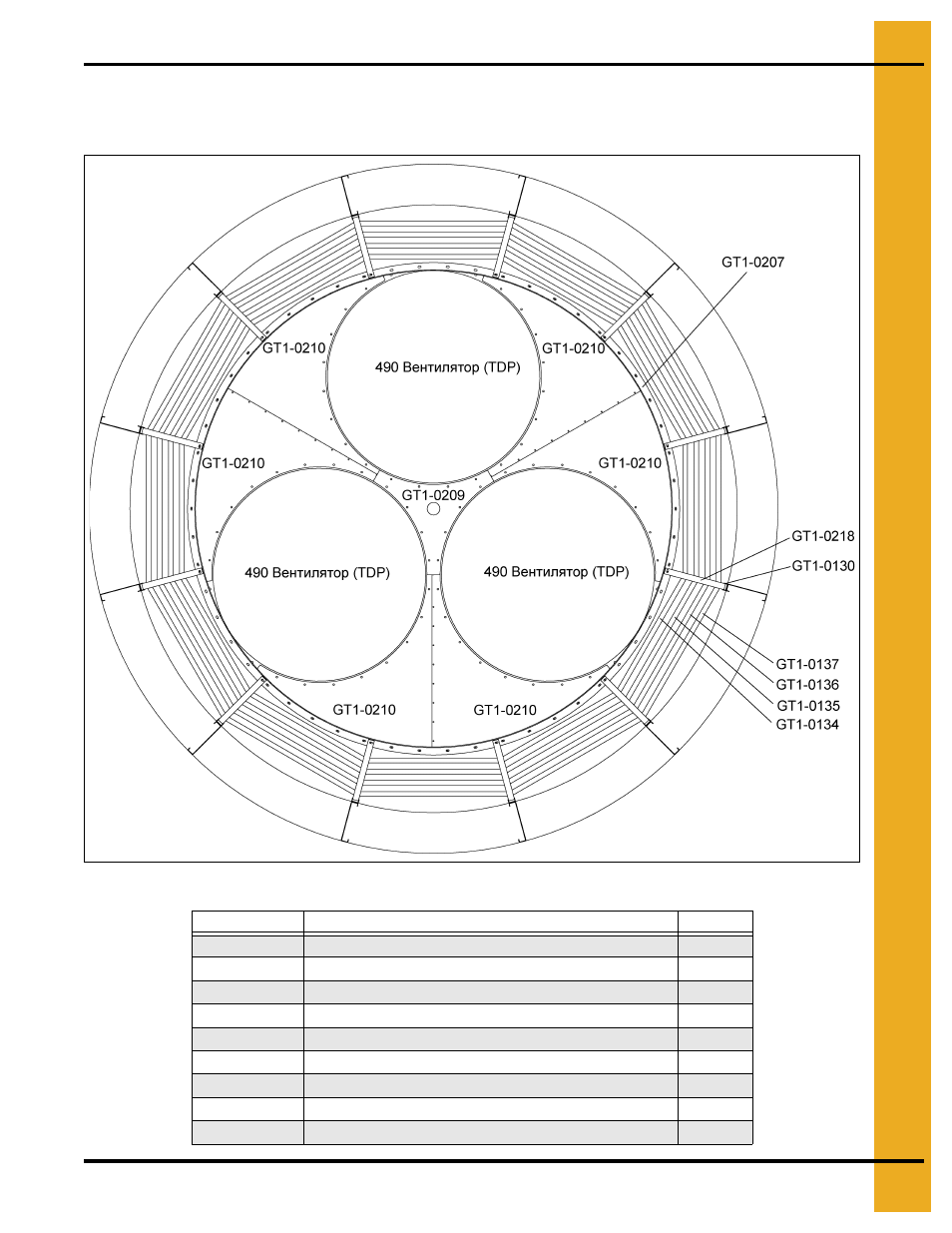

Чертеже 15А
Деталь № Описание Кол-во
GT1-0130 Опорный зажим мостков переходного патрубка 12
GT1-0134 Перекладина №3 мостков переходного патрубка 12
GT1-0135 Перекладина №4 мостков переходного патрубка 12
GT1-0136 Перекладина №5 мостков переходного патрубка 12
GT1-0137 Перекладина №6 мостков переходного патрубка 12
GT1-0207 Уголковый фланец 490 переходного патрубка 1
GT1-0209 Соединитель 490 корпуса нагнетателя 1
GT1-0210 Пластина 490 переходного патрубка нагнетателя 6
GT1-0218 Опорная балка 490 мостков переходного патрубка 12
