5. Крыша Напорной Камеры
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
55
Прокатные швеллеры напорной камеры
Установите 1 пояс прокатных швеллеров напорной камеры для усиления пояса внутренних
верхних стенных пролётов следующим способом.
1. Перед установкой на сушилку прикрепите один (1) стыковой соединитель швеллера к
каждому прокатному швеллеру напорной камеры при помощи 5/16" x 1" виртуоз болта
и гайки.

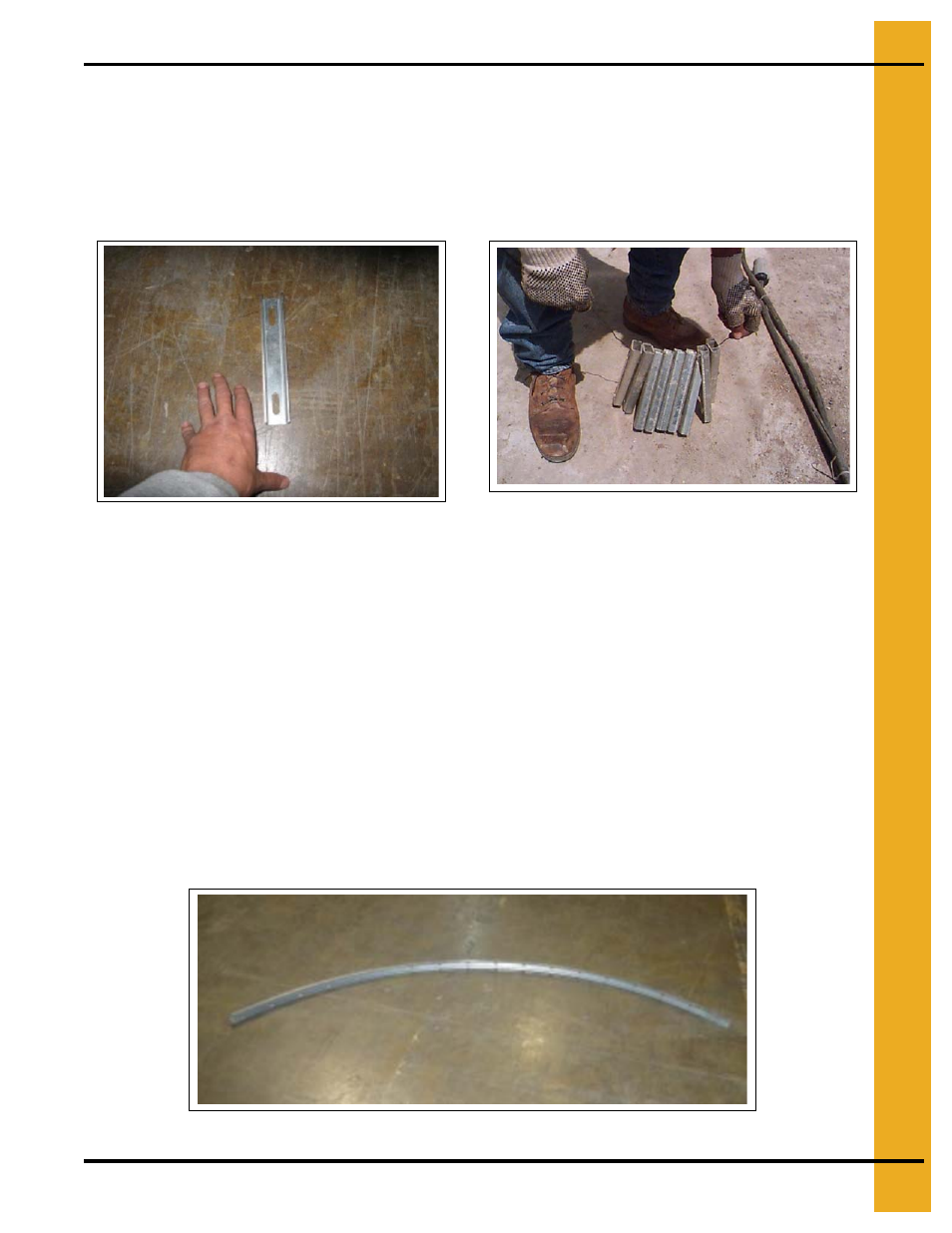

Чертёж 5Р Стыковой соединитель швеллера
напорной камеры
Чертёж 5С Вид стыковых соединителей напорной
камеры при транспортировке
На всём протяжении сушилки
Установите пояса прокатных швеллеров напорной камеры так близко к стенным пролётам, чтобы
зазор между ними был меньше толщины пальца.
2. Завинтите прокатные швеллеры напорной камеры к внутренним верхним стенным пролётам
при помощи 5/16" x 3/4" запорных виртуоз-болтов.
ПРИМЕЧАНИЕ: Завинчивайте болт в пятом по счёту отверстии для болта от низа
вертикального швеллера.
Если необходимо вставить последний прокатный швеллер напорной
камеры в пояс, открутите болты от стенных пролётов с обоих сторон,
выньте один (1) болт из вертикального швеллера (сверху или снизу),
согните швеллер и втолкните его на место. (Но не обрезайте его.)
3. Проверьте допуск посадки. Установите пояса прокатных швеллеров напорной камеры так
близко к стенным пролётам, чтобы зазор между ними был меньше толщины пальца.
Чертёж 5Т Прокатный швеллер напорной камеры
