4. Ориентирование Стенных Листовых Пролётов и Вертикальных Швеллеров
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
39
Прокатные швеллеры напорной камеры
Прокатные швеллеры напорной камеры подсоединяются при помощи швеллеровых стыковых
соединителей (сращивателей) к поясу внутренних стенных пролётов. Устанавливайте их на
расстоянии 20" друг от друга и на всю высоту сушилки. Если необходимо открыть доступ к
какому-либо узлу, передвиньте пояс прокатного швеллера напорной камеры вверх или вниз на 5"
(максимум на 10").
Для крепления стыкового соединителя к прокатному швеллеру используйте виртуоз-болты
5/16" x 1". Для крепления прокатного швеллера напорной камеры к стенному пролёту используйте
виртуоз-болты 5/16" x 3/4".

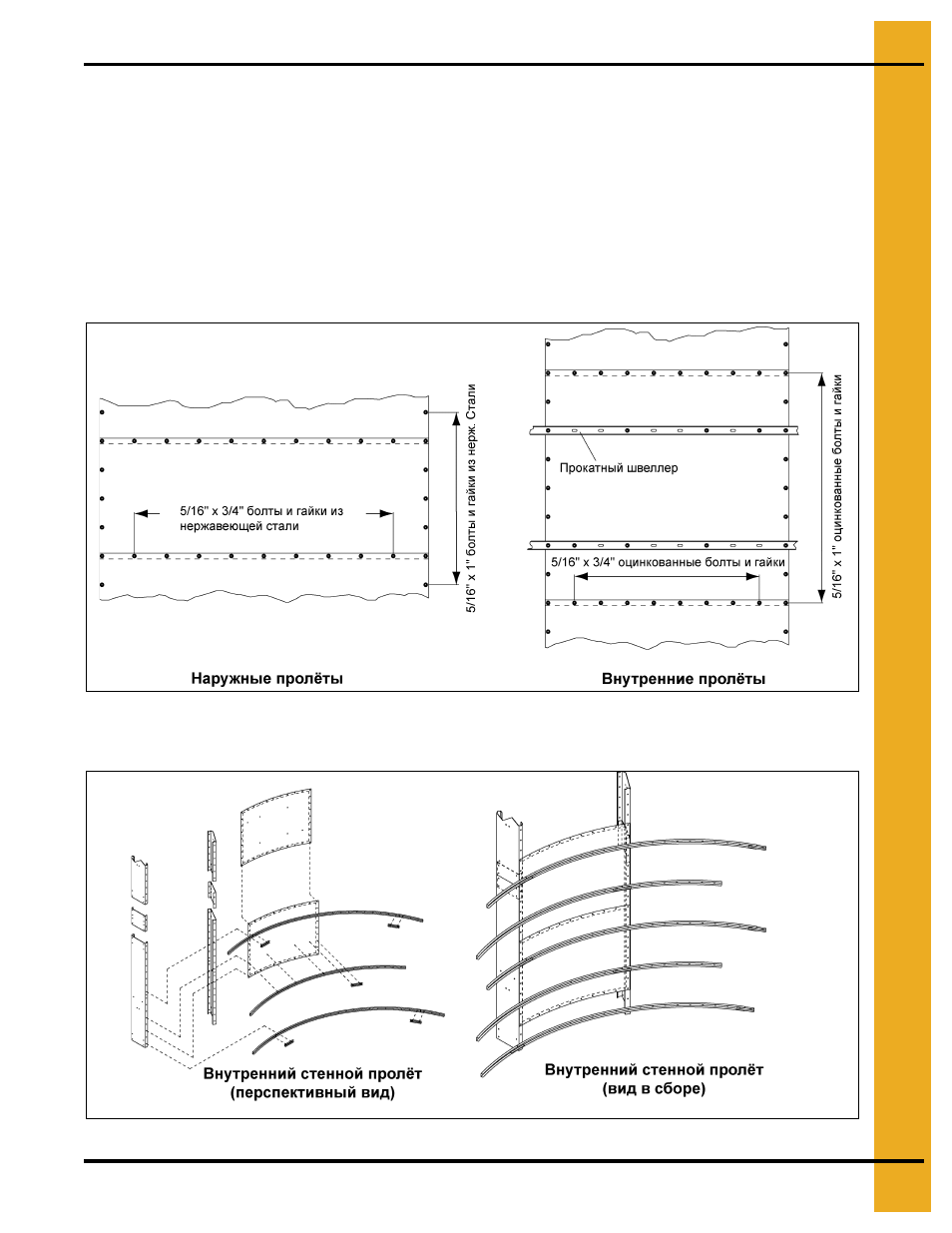

Рекомендации по Креплению Стенных Пролётов - Все Модели
Чертёж 4У
Размещение Внутренних Стенных Пролётов - Все Модели
Чертёж 4Ф
