6. Крыша Башни
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
75
Кольцевой воротник Крыши Башни
1. Соедините болтами три (3) секции кольцевого воротника крыши башни.
Используйте для установки 5/16" x 3/4" бункерные болты, болты марки 5, 5/16" гайки с
шестигранной головкой и неопреновые шайбы.
ПРИМЕЧАНИЕ: При установке направляйте болты внутрь кольцевого воротника,
неопреновые шайбы устанавливаются снаружи воротника, обеспечивая
герметичность.
2. По центру сушилки расположите кольцевой воротник крыши башни над венчающим
наконечником крыши.

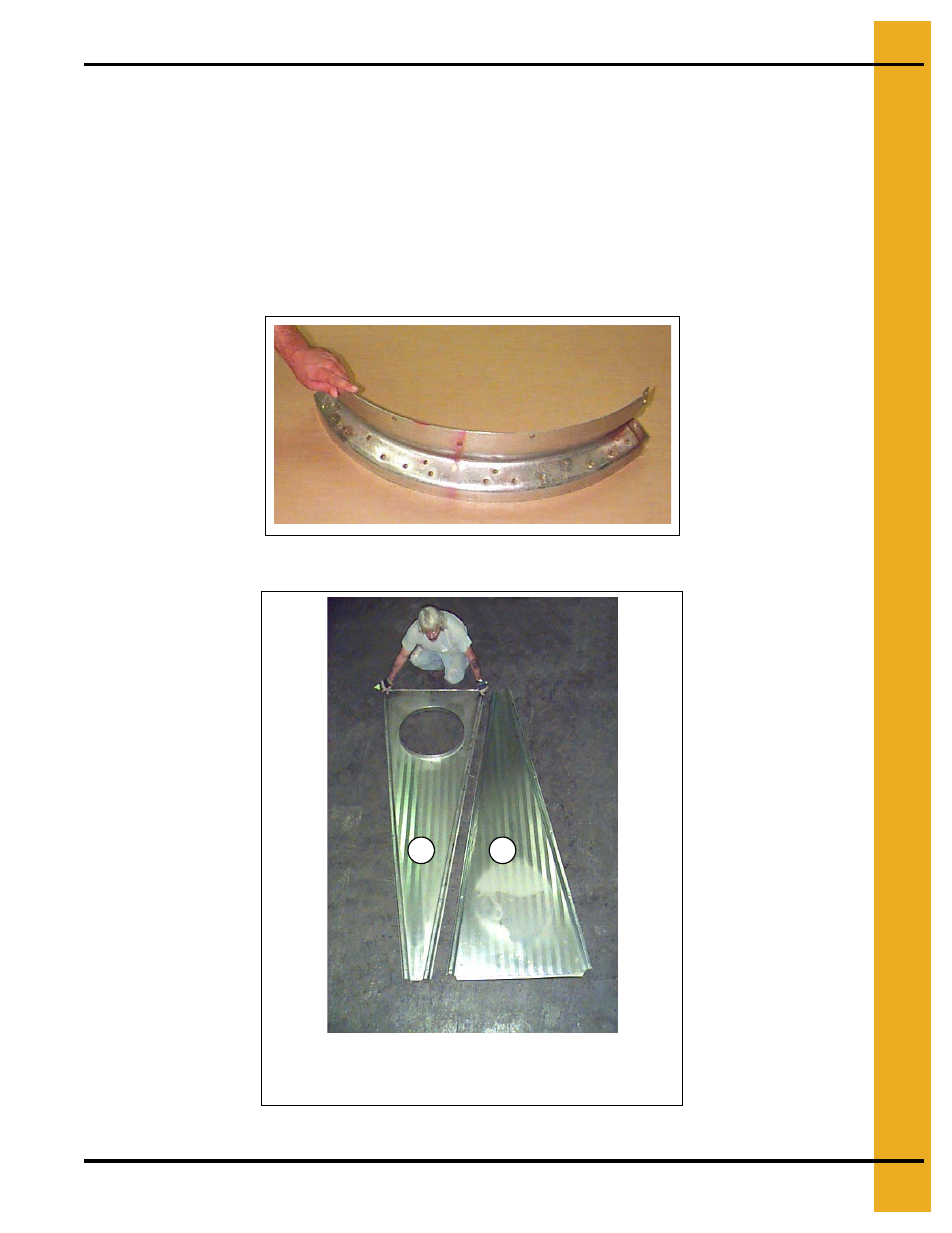

Чертёж 6П Секция кольцевого воротника крыши башни (1 из 3)
Чертёж 6Р
A
B
A. Кровельный пролёт башни с отверстием под
люк для доступа на крыше башни.
B. Кровельный пролёт башни.
