5. Крыша Напорной Камеры
56 PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
4. После установки всего пояса прокатных швеллеров напорной камеры в данной
секции сушилки, затяните болты. Если между пролётом и швеллером наблюдается
зазор/промежуток (после завинчивания), просверлите отверстия и используйте
5/16" x 3/4" оцинкованные болты и гайки для устранения промежутка. (Это предотвратит
появление податливого (сгибающего) перемещения, приводящего к изнашиванию
(задиранию) пролёта.)

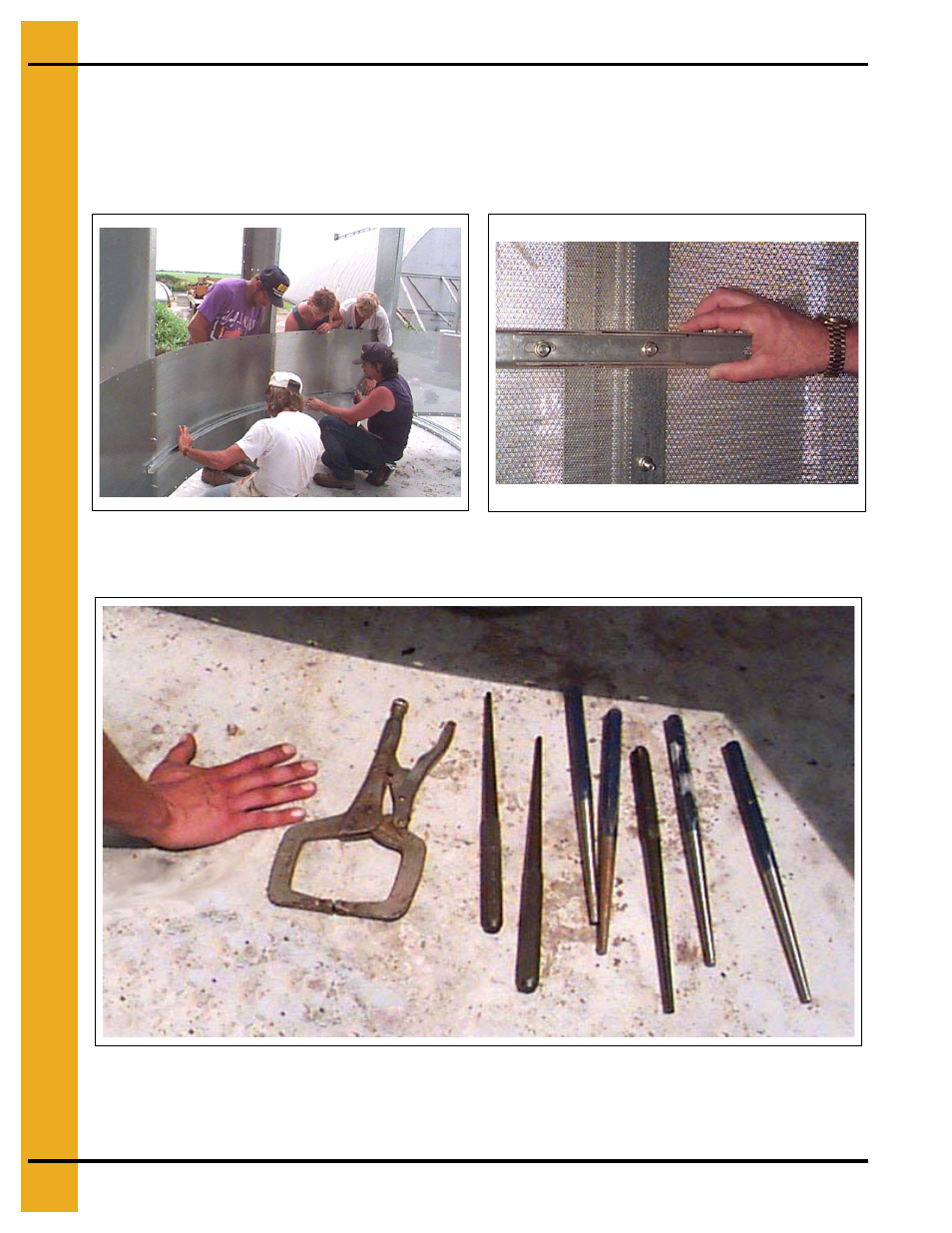

Чертёж 5У Установка прокатных швеллеров
напорной камеры к внутренним
верхним стенным пролётам.
Чертёж 5Ф Установленный стыковой
соединитель швеллера напорной камеры.
Чертёж 5Х Зажимная скоба (С-образная) и ориентационные зубила (5/8" и больше).
