26. Чертежи Всех Моделей Сушилок Башенного Типа
296
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI

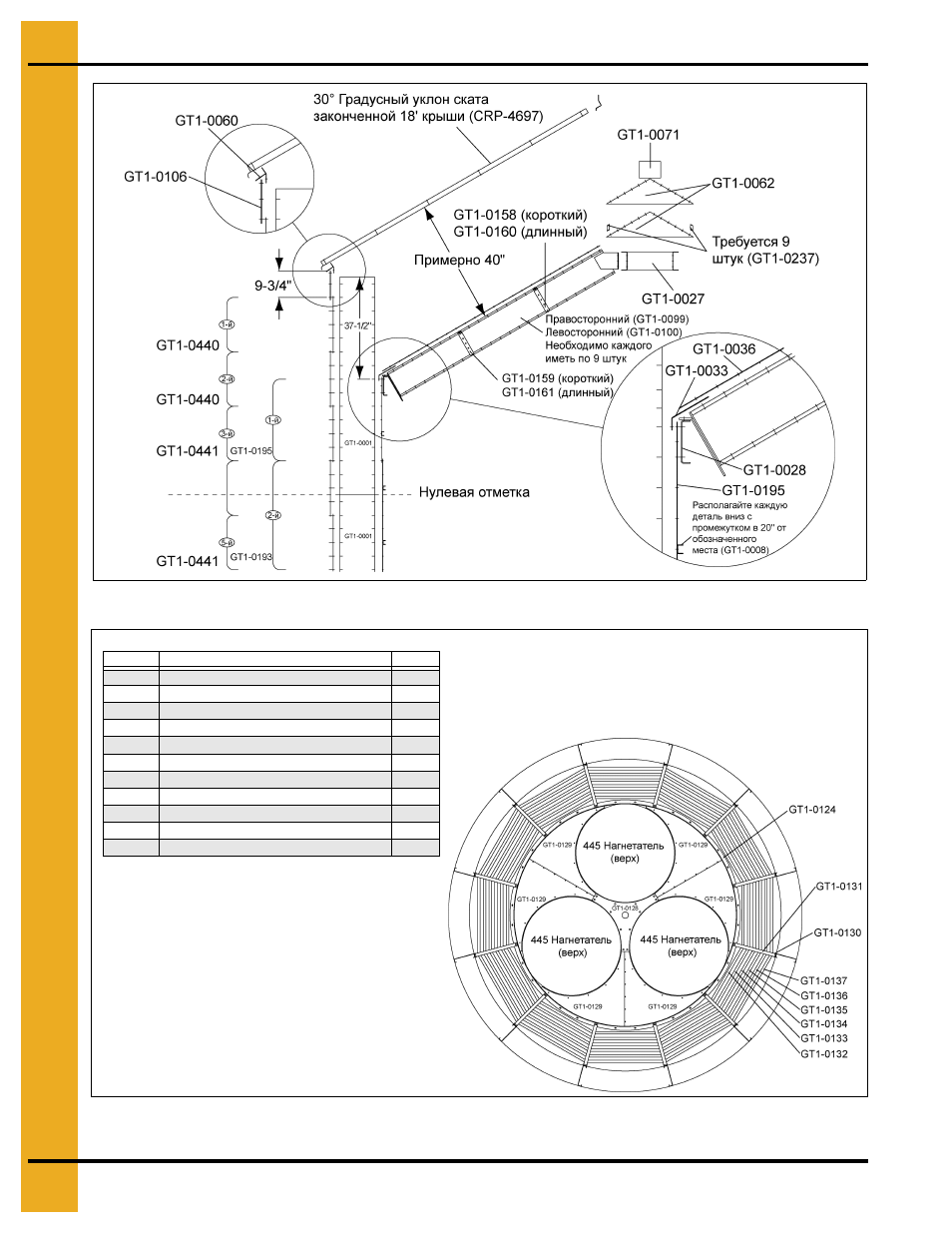

Чертёж 26АФ Деталировочный чертёж 18' крыши напорной камеры
Чертёж 26АЦ Мостки переходного патрубка и верх нагнетателя 445
№ детали
Описание
Кол-во
GT1-0124 Уголковый фланец 445 переходного патрубка
1
GT1-0128 Стыковой соединитель 445 корпуса нагнетателя
1
GT1-0129 Панель переходного патрубка 445 на нагнетателе
6
GT1-0130 Опорный зажим мостков переходного патрубка
12
GT1-0131 Опорная балка 445 мостков переходного патрубка
12
GT1-0132 Перекладина №1 мостков переходного патрубка
12
GT1-0133 Перекладина №2 мостков переходного патрубка
12
GT1-0134 Перекладина №3 мостков переходного патрубка
12
GT1-0135 Перекладина №4 мостков переходного патрубка
12
GT1-0136 Перекладина №5 мостков переходного патрубка
12
GT1-0137 Перекладина №6 мостков переходного патрубка
12
