21. Разргузочный Бункер
226
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
Пример Разгрузочного Бункера (Поперечное Сечение) - Все
Модели (Продолжение)

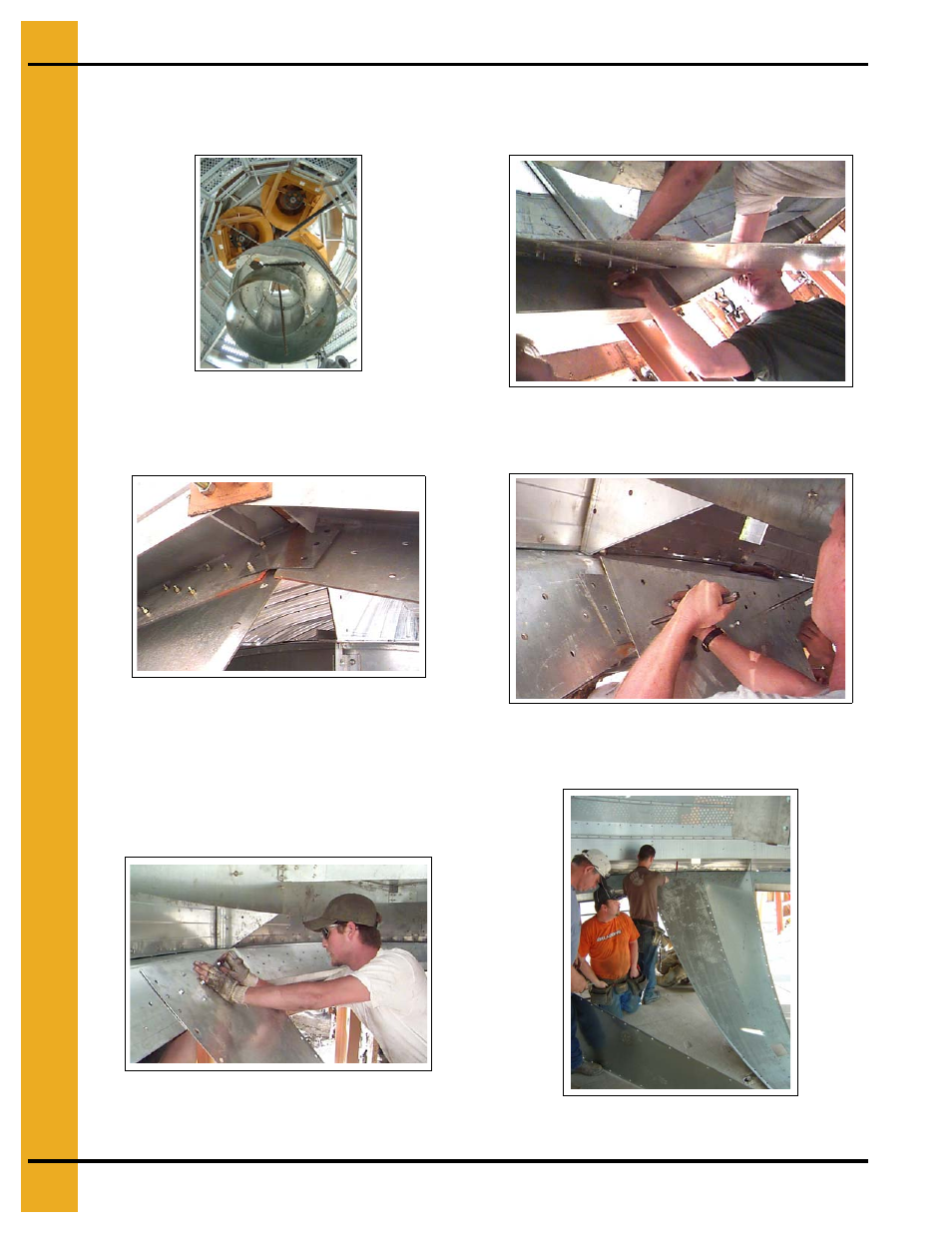

Чертёж 21Л Дозирующий барабан поднимается
до установки бункера. ПРИМЕЧАНИЕ: Проём для
доступа находится в полу секции
охлаждения (стрелка).
Чертёж 21М На данной фотографии, с целью
демонстрации ориентирования, показано
временное крепление болтом стыкового
соединителя угла сжатия (стрелка) к углам
сжатия. При реальном монтаже используйте
обычные болты для установки наружных панелей
бункера (поверх стыкового соединителя угла
сжатия) к углам сжатия.
Чертёж 21Н Вид сверху - Крепление болтами
наружных панелей бункера поверх углов сжатия и
стыковых соединителей углов сжатия.
Чертёж 21О Вид снизу - Крепление болтами
наружных панелей бункера поверх углов сжатия и
стыковых соединителей углов сжатия.
Чертёж 21П Крупный План - Совмещение
наружных панелей бункера поверх углов сжатия и
стыковых соединителей углов сжатия (стрелка).
Чертёж 21Р Совмещение Наружных
Панелей Бункера
