22. Дозирующая Система
238
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI

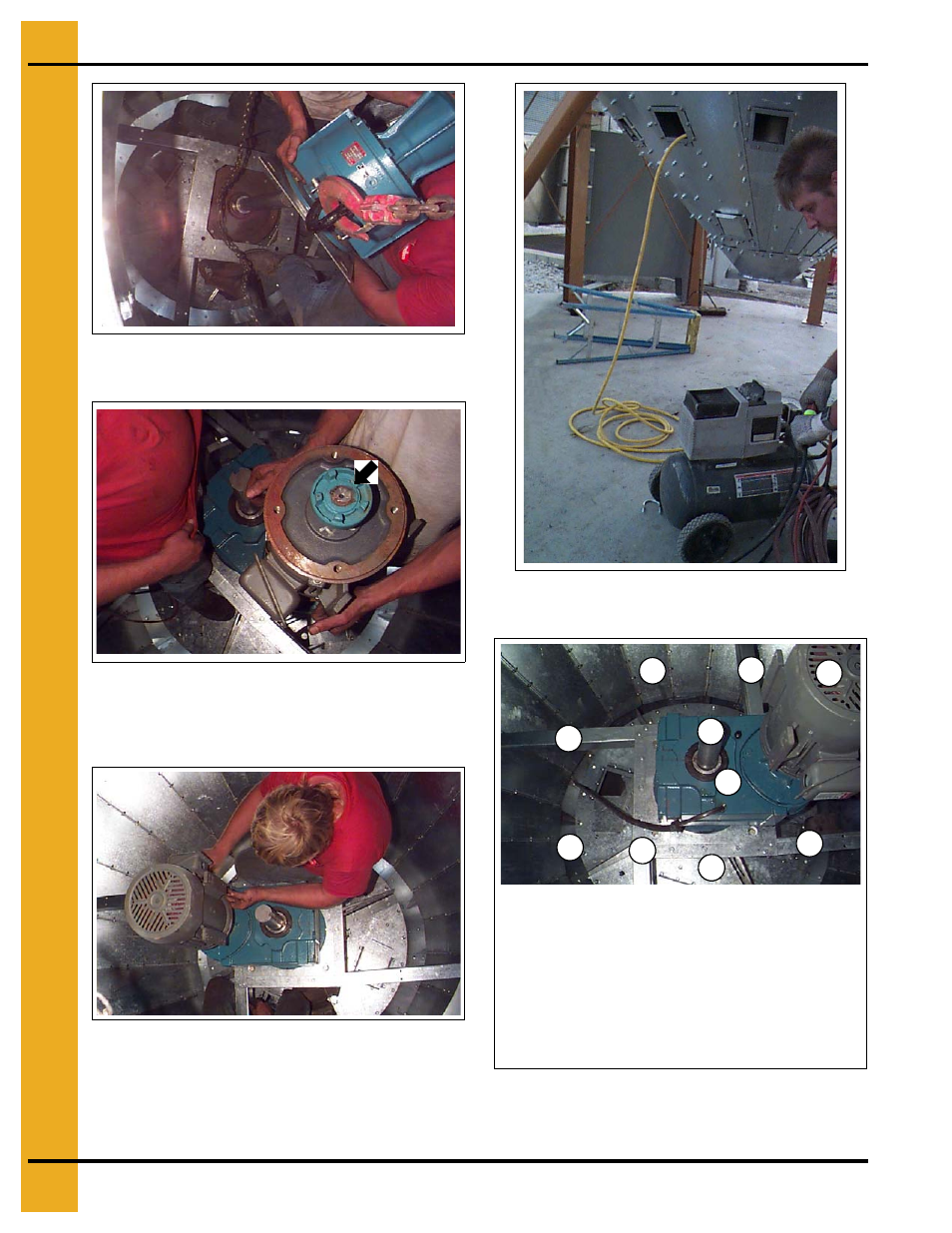

Чертёж 22Ч Вставка редуктора дозирующего
барабана на приводной вал барабана.
Чертёж 22Ш Установите корпус муфты
двигателя (стрелка) на двигатель дозирующего
барабана, затем вставьте прокладку муфты
вала двигателя (не показана).
Чертёж 22Щ Крепление болтами двигателя к
редуктору (верхний узел крепления).
ПРИМЕЧАНИЕ: Двигатель на редукторе
может быть другим.
Чертёж 22Ы Внесение аmoco perma gear 220 (или
эквивалентной смазки) в редуктор.
Чертёж 22АА Внесение смазочного материала в
смазочный бак редуктора.
A
B
C
D
E
F
G
A. Двигатель дозирующего барабана
B. Редуктор дозирующего барабана
C. Приводной вал дозирующего барабана
D. Узел моментных рычагов редуктора
(с 4 рычагами)
E. Внутренняя стена бункера
F. Заслонки дозирующего барабана
G. Дозирующий барабан
