PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI 185
17. Трубки Подачи Консистентной Смазки
См. в Разделе Ориентирования на стр.19 размеры сушилки, детали, рекомендации по установке
стенных пролётов и т.д. См. в Приложении А на стр. 436 инструменты и оборудование,
в Приложении Б на стр. 438 крепёж и т.д.
ПРИМЕЧАНИЕ: Для верхнего подшипника на вентиляторе необходима трубка подачи
консистентной смазки для доступа.
ПРИМЕЧАНИЕ: Для нижнего подшипника на вентиляторе нет необходимости в трубке
подачи консистентной смазки.
Весь необходимый крепеж поставляется в комплекте с трубкой подачи консистентной смазки.
1. Отвинтите маслёнку Зерка на вентиляторе.
2. Установите маслёнку Зерка на муфту, расположенную на конце лучевого зажима трубки
подачи консистентной смазки.
3. Установите коленчатый конец трубки подачи консистентной смазки на вентилятор.
4. Закрепите лучевой зажим на нижнем крае вентилятора или другом удобном месте.

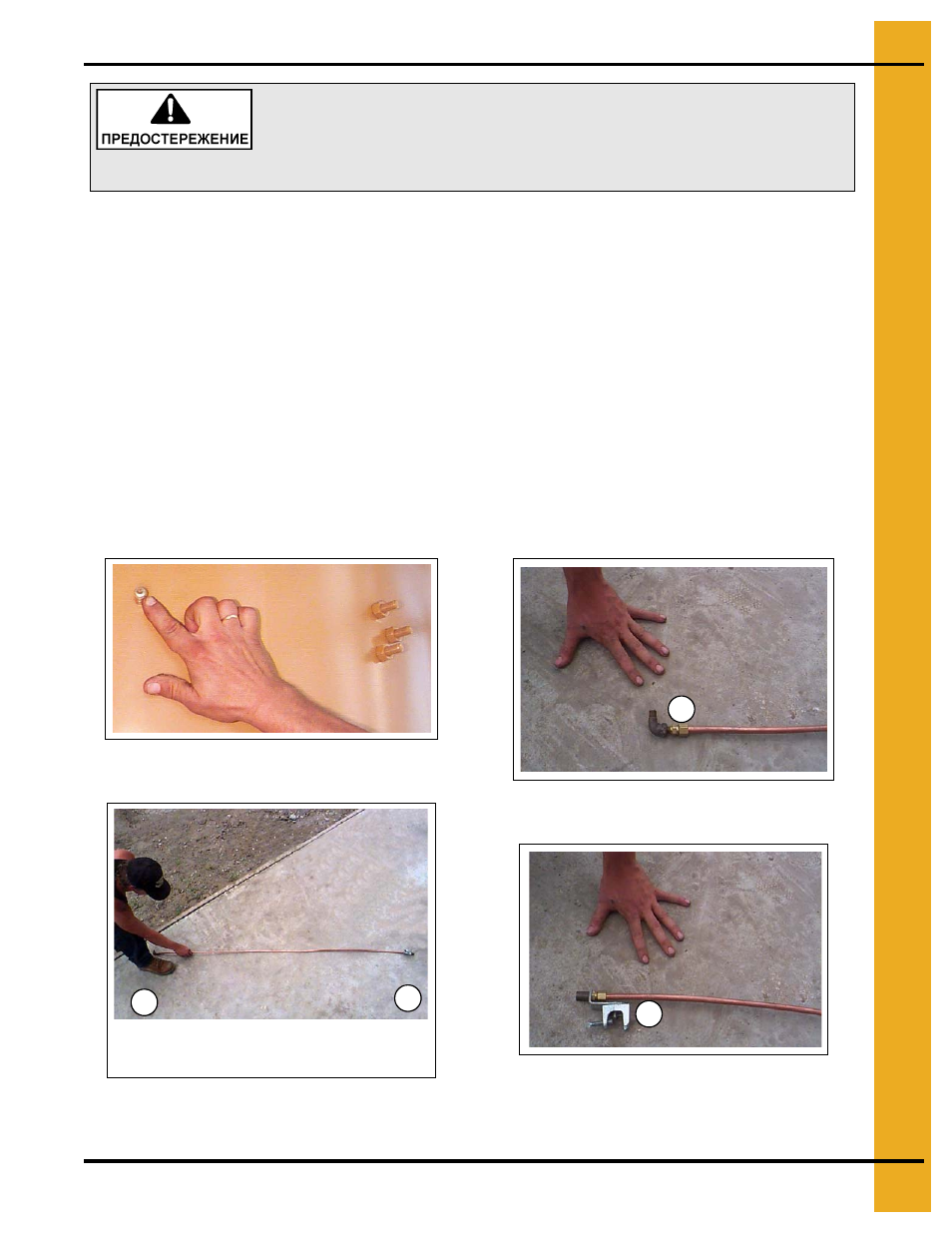

Чертёж 17А Крупный План - Маслёнка Зерка
на вентиляторе.
Чертёж 17Б Трубка подачи консистентной смазки
для верхнего подшипника на вентиляторе.
Чертёж 17В Крупный План - Коленчатый конец
трубки подачи консистентной смазки (А).
Чертёж 17Г Крупный План - Конец с лучевым
зажимом трубки подачи консистентной
смазки (В).
Важные Меры Предосторожности:
У сушилки острые края. Данные острые края могут причинить
серьёзную физическую травму. Используйте соответствующую
персональную защитную экипировку. Применяйте безопасные
методы подъёма.
A
B
A. Коленчатый конец
B. Конец с лучевым зажимом
A
B
