15. Вентиляторы, Разделительный Бункер, Мостки Переходного Патрубка
162
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI

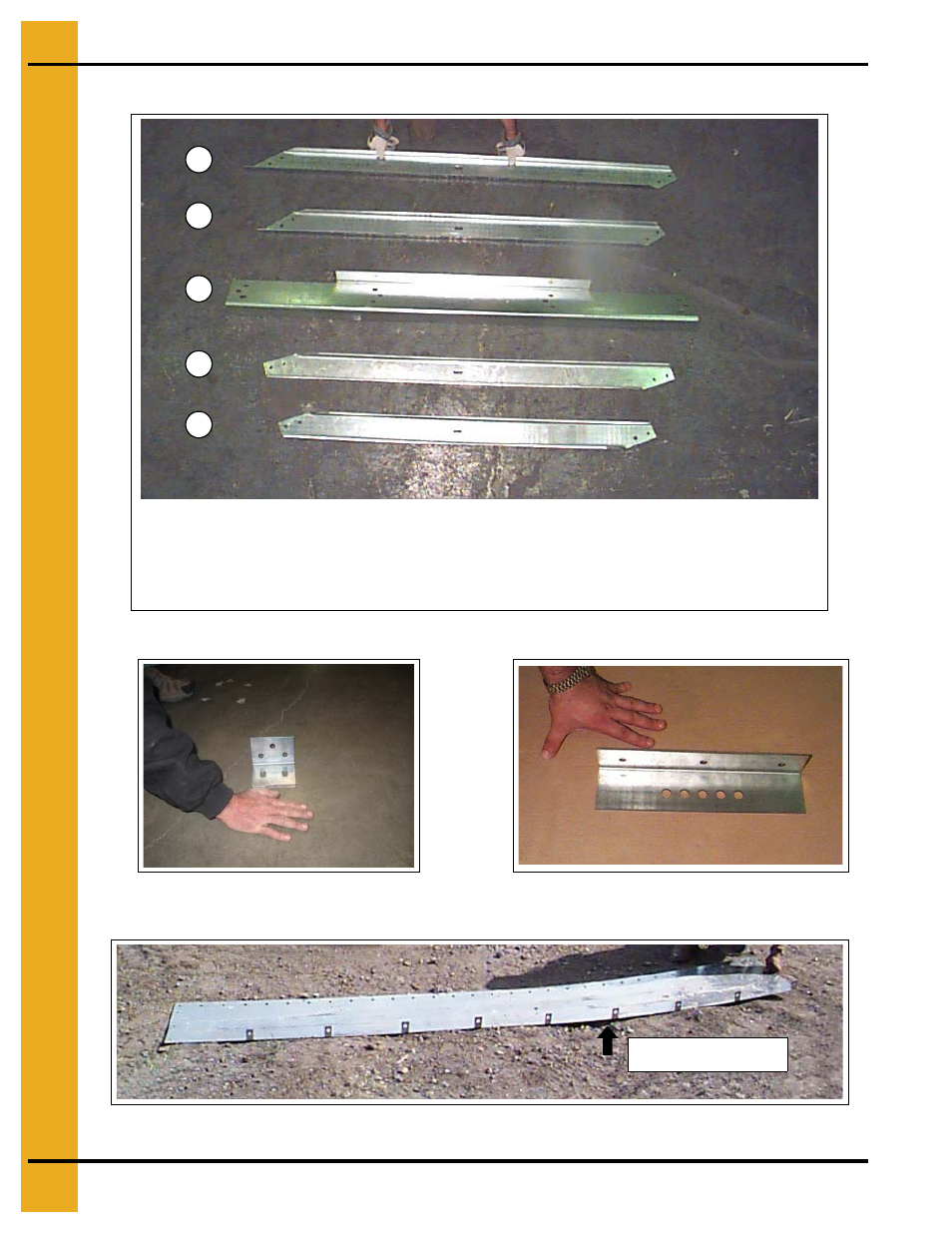

Детали Вентилятора (Продолжение)
Чертёж 15Л
Чертёж 15М Зажим продольной
распорки вентилятора
Чертёж 15Н Опорный зажим вентилятора
Чертёж 15О Секция фартука вентилятора
A
B
C
D
E
A. Короткая основная продольная распорка вентилятора
B. Длинная основная продольная распорка вентилятора
C. Промежуточная опорная балка вентилятора
D. Короткая промежуточная продольная распорка вентилятора
E. Длинная промежуточная продольная распорка вентилятора
Верхняя часть фартука
вентилятора
