18. Двери и Окна
190
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
Предварительная Сборка Оконных Наборов
Предварительная сборка 18" и 24" оконных наборов осуществляется одним и
тем же способом.

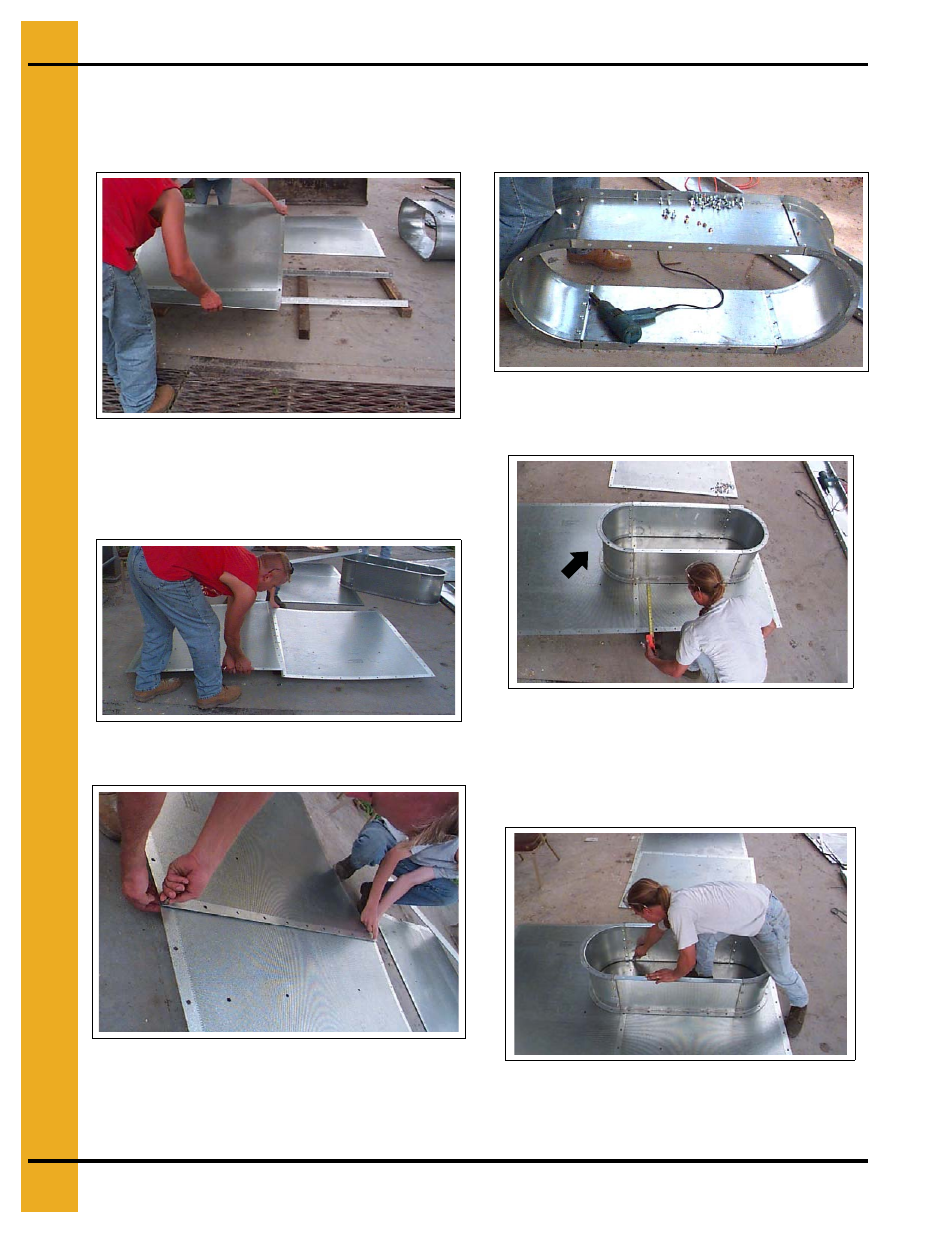

Чертёж 18Ж На приподнятой опоре разложите
стенные пролёты, которые будут поддерживать
собираемое окно. Укладывайте пролёты
внахлёстку, как они должны перекрываться
на сушилке.
Чертёж 18З Совместите отверстия под болты
на двух (2) стенных пролётах.
Чертёж 18И Временно установите болты на
углах двух (2) стенных пролётов.
Чертёж 18К Соберите оконную раму, используя 5/
16" x 3/4" пазовые болты с полукруглой головкой и
5/16" стопорные виртуоз гайки.
Чертёж 18Л Смотрите расположение
оконных рам на стенных пролётах на
монтажно-трассировочном чертеже в
. Оставьте место
под оконной рамой (стрелка) для
воздушных отражателей.
Чертёж 18М Обведите по кругу внутренний
периметр оконной рамы.
