21. Разргузочный Бункер
228
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
Пример Разгрузочного Бункера (Поперечное Сечение) - Все
Модели (Продолжение)

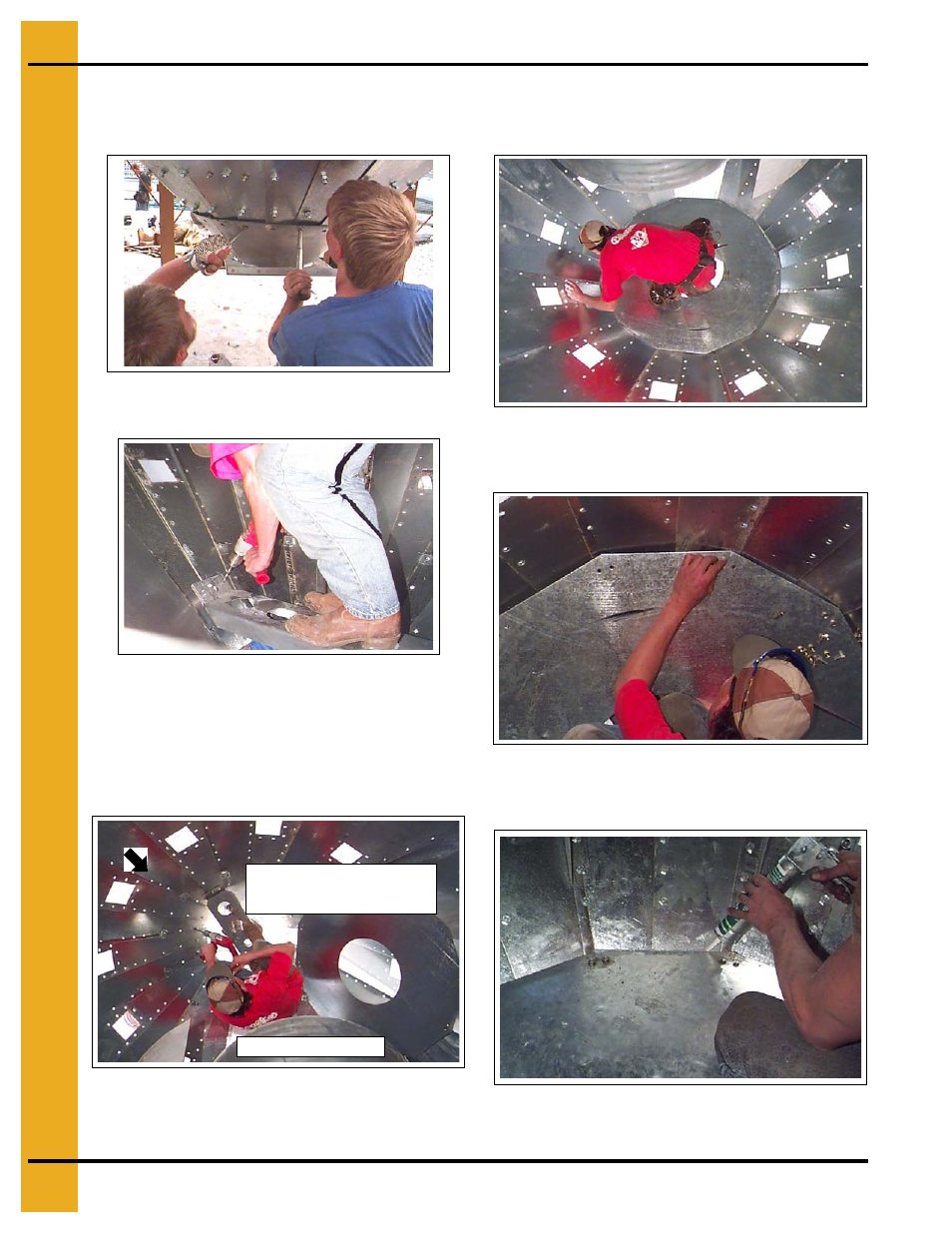

Чертёж 21Ч Подгонка сварной конструкции узла
сброса бункера к наружным панелям.
Чертёж 21Ш Высверливание двух (2) наружных
отверстий под болты на каждом конце опорного
элемента дозирующего барабана.
ПРИМЕЧАНИЕ: Обычный болт вставляется в
центральное отверстие под болт (стрелка) для
крепления стыка плоской кромки наружной
панели бункера. Проверьте уровень.
Чертёж 21Щ Установка напольных зажимов
дозирующего барабана (стрелка) по нижнему
периметру наружного бункера.
Чертёж 21Ы Монтаж пола дозирующего барабана
под низ напольных зажимов барабана. Проверьте
уровень.
Чертёж 21АА Крупный План - Установка
пола дозирующего барабана к напольным
зажимам барабана.
Чертёж 21АБ Внесение силиконовой замазки в
стыки пола дозирующего барабана.
Пол дозирующего барабана
должен быть подсоединён к
зажимам.
Дозирующий барабан
