6. Крыша Башни
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
77
Если возникнет необходимость монтажа дополнительных мостков на крыше, то расположите
место доступа прямо над рабочей площадкой для люка в крыше.
От противоположных краёв сушилки подведите концы первой пары кровельных пролётов к
кольцевому воротнику крыши башни, расположенному в центре сушилки. Позиционируйте
кровельный пролёт с отверстием под люк для доступа прямо над местом установки
наружной лестницы.
Прикрепите болтами кровельные пролёты через верхние отверстия для болтов к наружной
нижней части кольцевого воротника крыши башни. Прикрепите болтами кровельные пролёты
через нижние отверстия для болтов к парапетным зажимам и к переходным парапетным
зажимам. Не заполняйте оставшиеся отверстия для болтов на рёбрах (вертикальном фальце).
Подведите концы второй пары кровельных пролётов башни к кольцевому воротнику и вставьте
болты вверху и внизу как и на первой паре пролётов.
Проверьте, чтобы узел венчающего наконечника был расположен по центру сушилки.
Установите оставшиеся кровельные пролёты башни точно также как указано выше, затем вставьте
болты в вертикальные и горизонтальные фальцы. Не заполняйте второе от верха отверстие для
болтов, необходимое для монтажа накладки кольцевого воротника. Установленные кровельные
пролёты башни в перекрытии на рёбрах крепятся обыкновенными болтами.
Завинтите болты до упора только после свободной установки пружинного кольца на крыше башни.

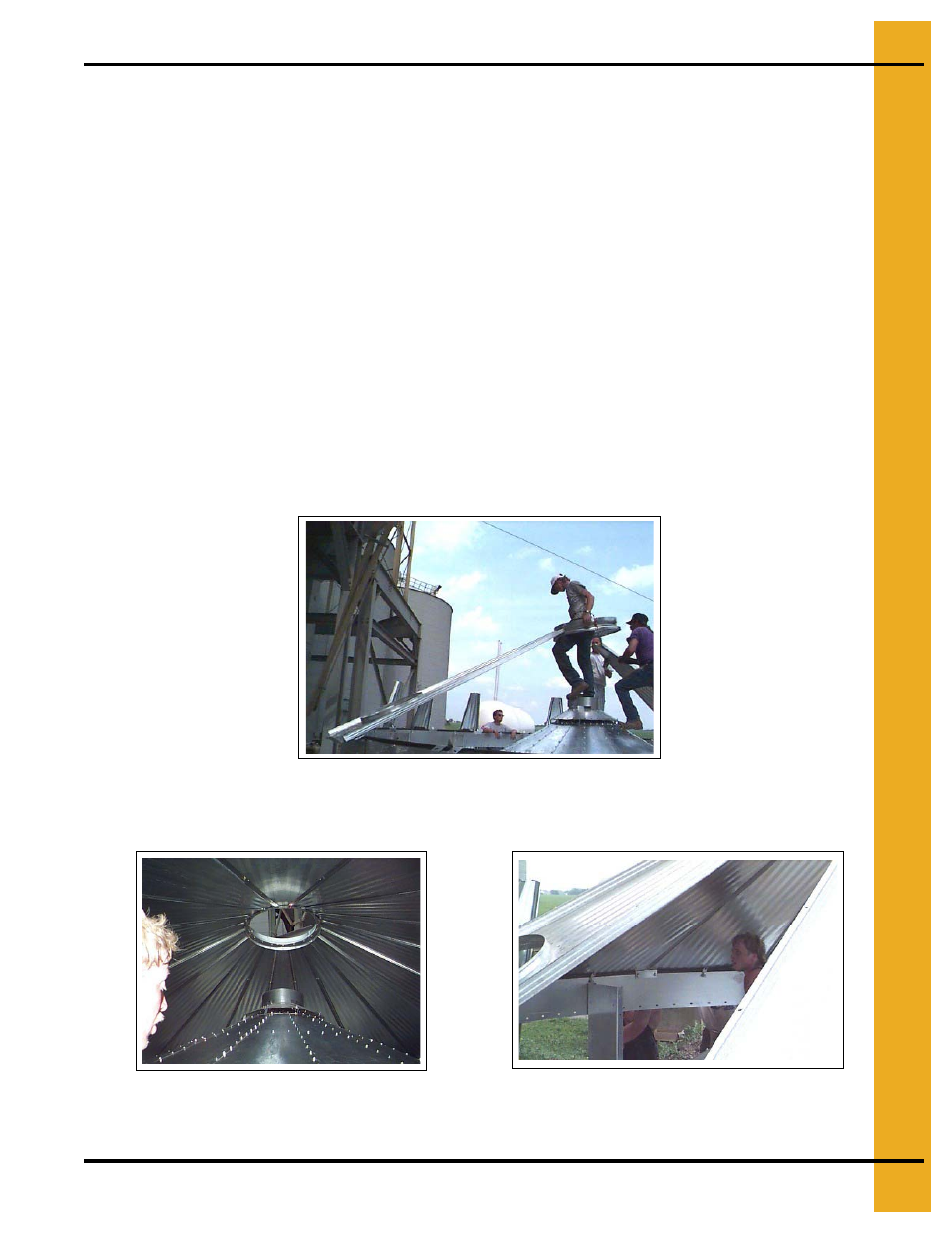

Чертёж 6Т Подведение двух (2) противоположных кровельных пролётов к кольцевому воротнику крыши
башни. Позиционирование кровельного пролёта с отверстием под люк для доступа прямо над местом
установки наружной лестницы.
Чертёж 6У Вид изнутри - верх кровельных
пролётов прикрепляется к нижней части
кольцевого воротника крыши башни.
Чертёж 6Ф Вид изнутри - кровельные пролёты
прикрепляются болтами к парапетным и
переходным парапетным зажимам.
