7. Наружная Лестница
90
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
Верхнее Защитное Ограждение
Предварительно соберите верхнее защитное сооружение следующим образом:
1. Присоедините болтами одну (1) секцию собранной 44" лестницы к двум (2) рёбрам жёсткости
наружной лестницы. Присоедините болтами четыре (4) кронштейна защитного ограждения
к рёбрам жёсткости наружной лестницы.
2. Соедините пары полуободов защитного ограждения болтами. Присоедините болтами ободы
защитного ограждения к кронштейнам ограждения.
3. Присоедините болтами семь (7) 44" вертикальных опор к полуободам защитного
ограждения.
4. Присоедините болтами узел верхнего защитного ограждения к кронштейнам наружной
лестницы. Заверните болты до упора.

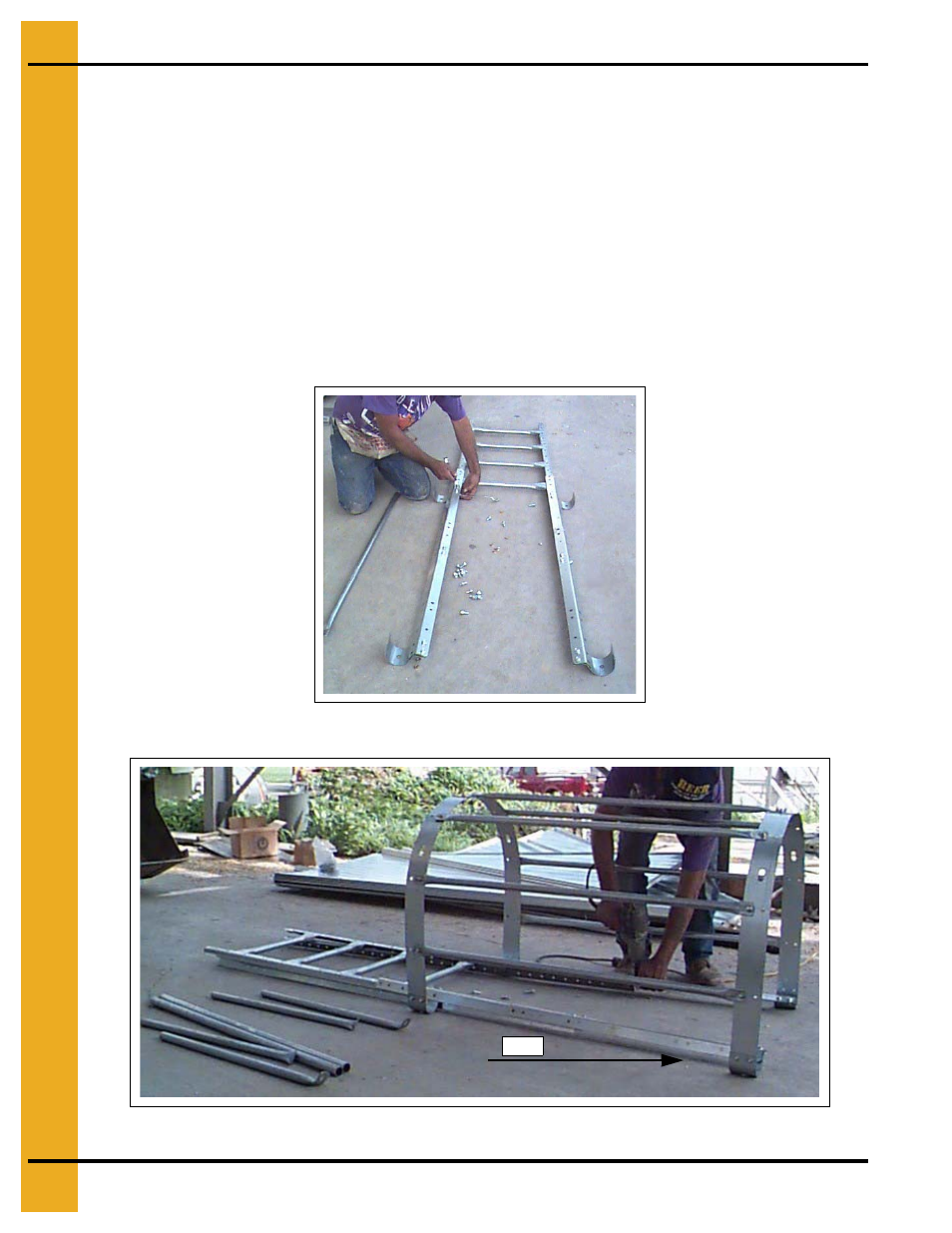

Чертёж 7З
Чертёж 7И
Верх
