14. Горелка И Переходной Патрубок
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI 147
См. в Разделе Ориентирования на стр.19 размеры сушилки, детали, рекомендации по установке
стенных пролётов и т.д. См. в Приложении А на стр. 436 инструменты и оборудование,
в Приложении Б на стр. 438 крепёж и т.д.
Горелка и Переходной Патрубок на Примере: Модели 3000
Горелка и Корпус Горелки
ПРИМЕЧАНИЕ: Корпус горелки строго вертикален. Переходной патрубок выполнен в виде
конуса для уменьшения потока воздуха от нагнетателей в корпус сушилки.
(См. Чертёж 14В по 14Е.)

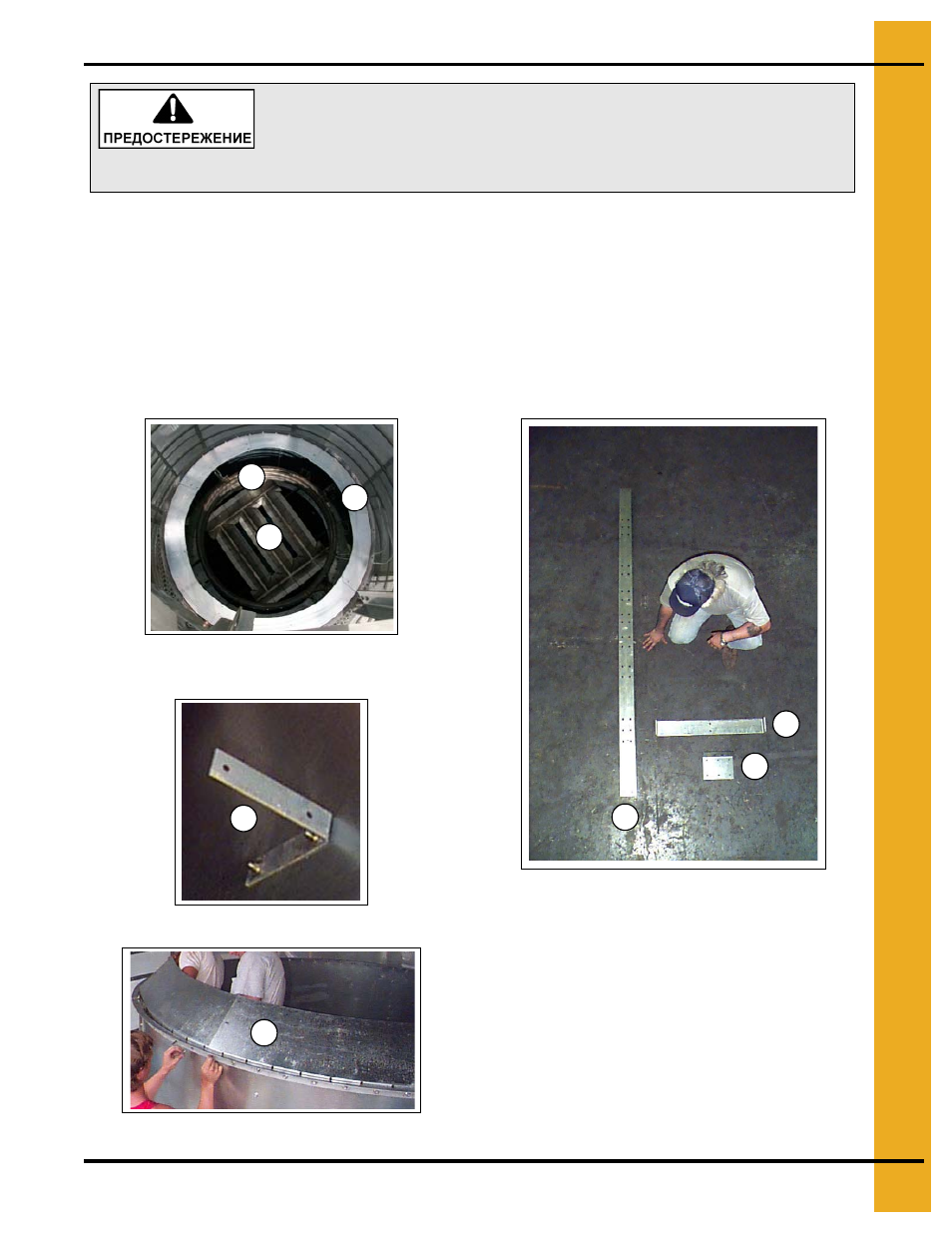

Чертёж 14В Горелка, установленная внутри
корпуса горелки.
Чертёж 14Г
Чертёж 14Д
Чертёж 14Е
A. Горелка
B. Порог (боровок) горелки
C. Корпус горелки
D. Опора порога горелки
E. Выходной порог корпуса горелки
F. Опорный кронштейн горелки
G. Т-образная опора горелки
H. Установочный кронштейн горелки
Важные Меры Предосторожности:
У сушилки острые края. Данные острые края могут причинить
серьёзную физическую травму. Используйте соответствующую
персональную защитную экипировку. Применяйте безопасные
методы подъёма.
A
B
C
D
E
F
G
H
