26. Чертежи Всех Моделей Сушилок Башенного Типа
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
295

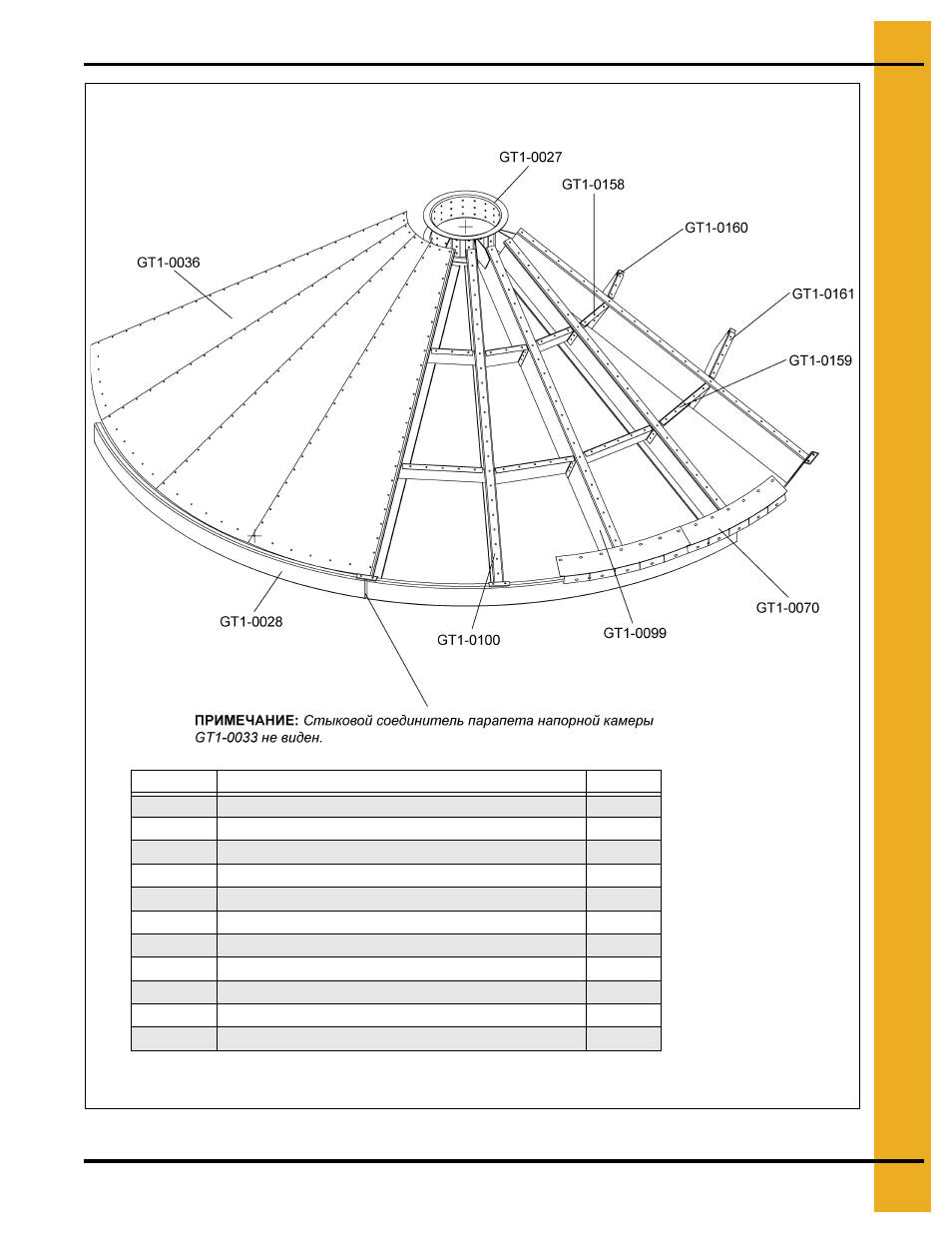

Чертёж 26АУ 18' Узел крыши напорной камеры
№ детали
Описание
Кол-во
GT1-0027 18' Воротник ската кровли напорной камеры
1
GT1-0028 18' Парапетный швеллер напорной камеры
6
GT1-0033 18' Стыковой соединитель парапета напорной камеры
6
GT1-0036 18' Кровельный пролёт напорной камеры
18
GT1-0070 18' Гидроизоляция кровли напорной камеры
18
GT1-0099 18' Сварная конструкция “А” ската
9
GT1-0100 18' Сварная конструкция “В” ската
9
GT1-0158 18' Траверса ската с коротким верхом
9
GT1-0159 18' Траверса ската с коротким низом
9
GT1-0160 18' Траверса ската с длинным верхом
9
GT1-0161 18' Траверса ската с длинным низом
9
