15. Вентиляторы, Разделительный Бункер, Мостки Переходного Патрубка
168
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
Крестообразные Раскосы
Крестообразные раскосы образуют “Х” между зажимами на вентиляторах и зажимами на
вертикальных швеллерах. Размещение зажимов и крестообразных раскосов смотрите с
ПРИМЕЧАНИЕ: На данном этапе опорные зажимы мостков переходного патрубка могут
быть прикреплены к внутренним стенным пролётам при помощи
установленных болтов. Мостки переходного патрубка будут установлены
на более позднем этапе.
1. Прикрепите болтами два (2) опорных зажима вентилятора к каждому вертикальному
швеллеру. Используйте 3/8" x 1" болты и 1/2" гайки.
2. Соедините каждую пару вентиляторов при помощи двух (2) промежуточных опорных балок
вентилятора. Используйте для крепления болты и гайки, ранее установленные на
вентиляторах, добавьте 1/2" шайбы.
3. Прикрепите болтами зажимы продольных раскосов вентилятора к вентиляторам и к
промежуточным опорным балкам. Используйте 1/2" x 1" болты и 1/2" гайки.
4. Прикрепите болтами продольные раскосы вентилятора (короткие основные, длинные
основные, короткие промежуточные и длинные промежуточные), чтобы образовать “Х”
между опорными зажимами вентилятора и зажимами продольных раскосов. Используйте
1/2" x 1" болты и 1/2" гайки с шайбами.

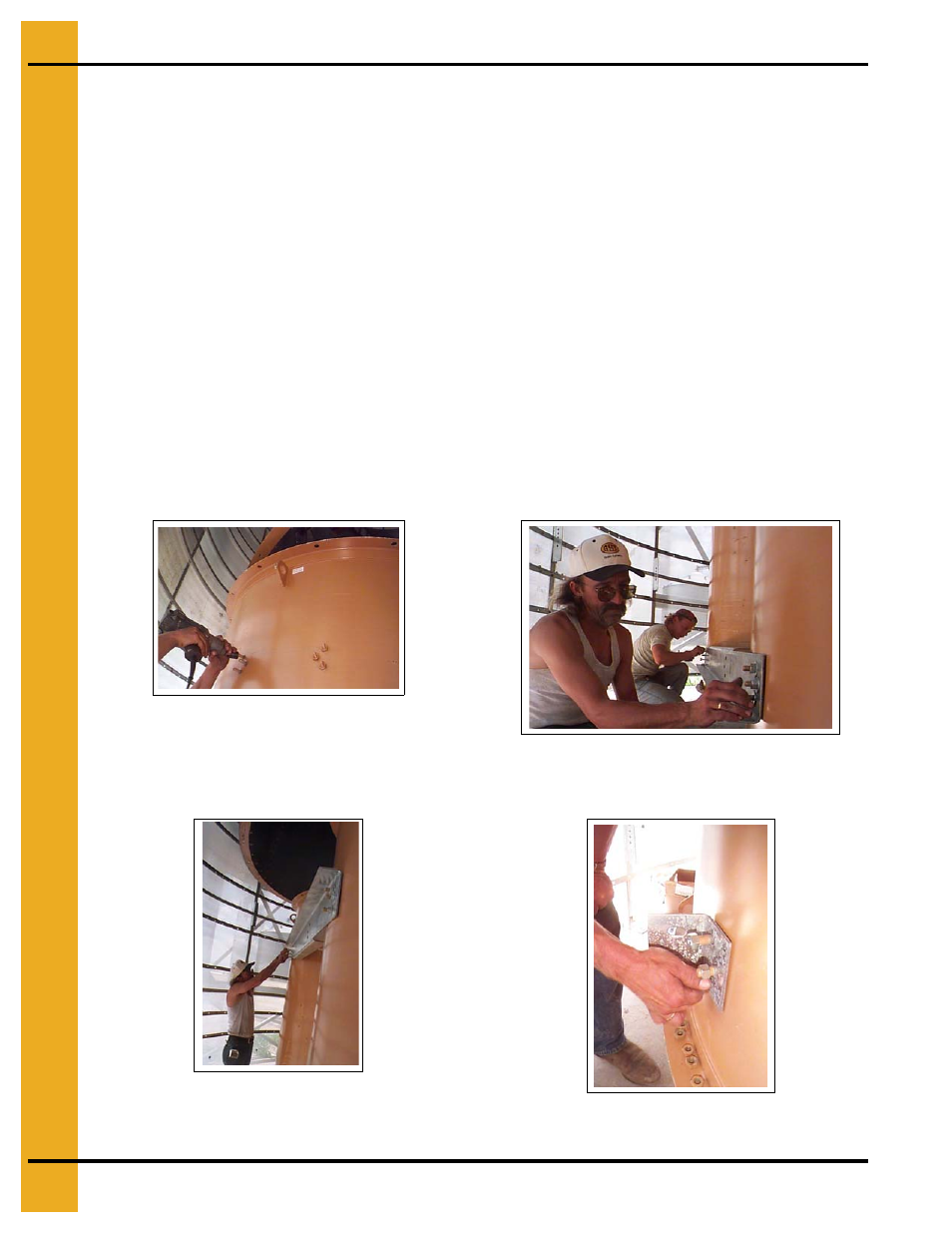

Чертёж 15АЖ Воспользовавшись
установленными на вентиляторах болтами,
смонтируйте промежуточные опорные балки
вентиляторов и некоторые зажимы продольных
раскосов вентиляторов.
Чертёж 15АЗ Монтаж верхней промежуточной
опорной балки вентилятора между
двумя (2) вентиляторами.
Чертёж 15АИ Монтаж нижней промежуточной
опорной балки вентилятора между
двумя (2) вентиляторами.
Чертёж 15АК Установка зажима продольного
раскоса вентилятора на вентилятор.
