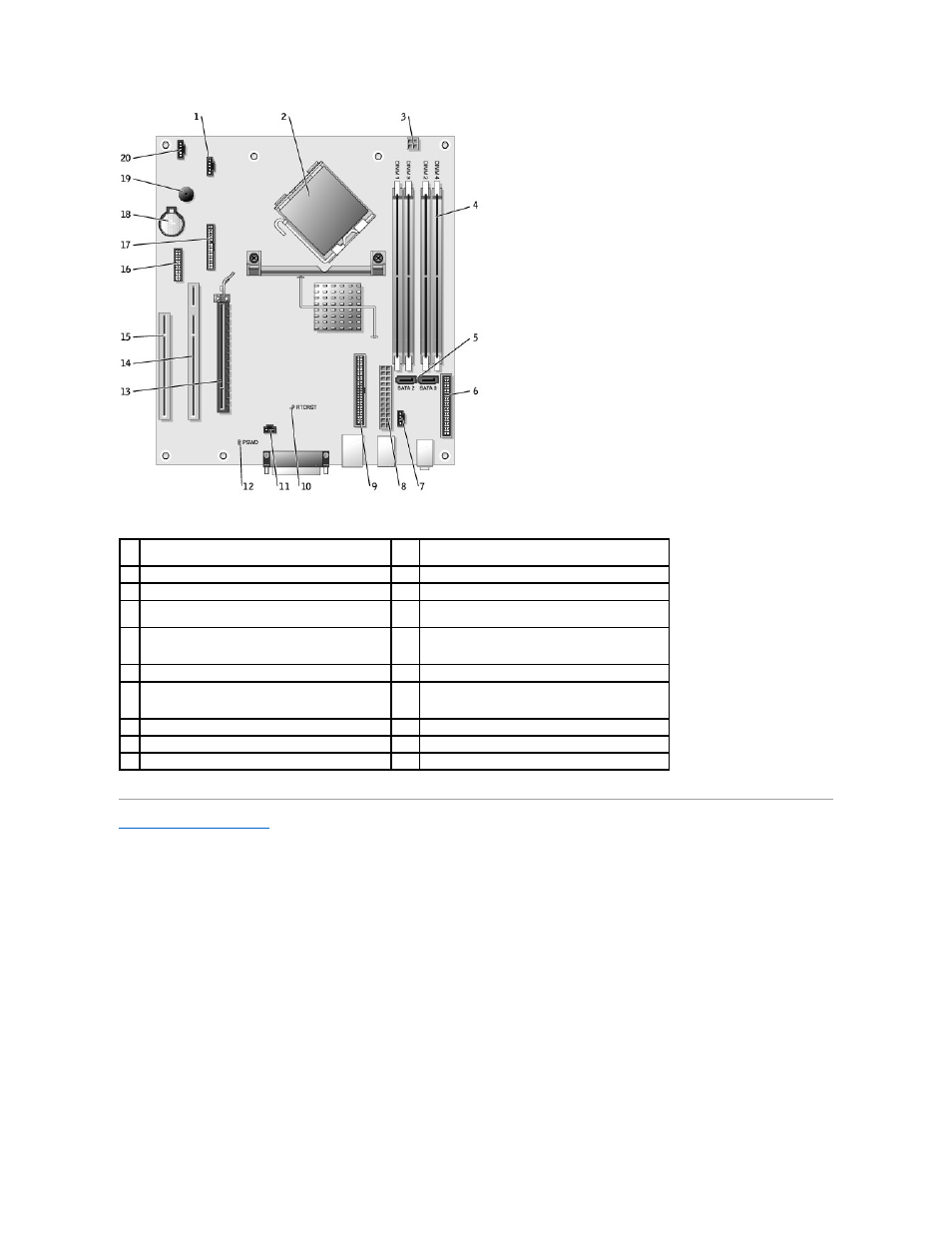

1
разъем вентилятора
(FAN)
11
разъем переключателя защиты корпуса от
вскрытия
(INTRUDER)
2
разъем процессора
(CPU)
12
перемычка пароля
(PSWD)
3
разъем питания
(12VPOWER)
13
разъем
PCI Express x16 (PEG)
4
разъемы модулей памяти
(DIMM1, DIMM2, DIMM3,
DIMM4)
14
разъем надстроечной платы
PCI (PCI1)
5
разъемы последовательного порта накопителя
ATA
0 и 2
(SATA0, SATA2)
15
разъем
PCI (PCI3)
6
разъем передней панели
(FRONT PANEL)
16
разъем последовательного порта
(SER_PS2)
7
разъем аналогового аудиокабеля дисковода
компакт
-дисков для дополнительного аналогового
аудиокабеля
(CD_IN)
17
разъем дисковода гибких дисков
(FLOPPY)
8
разъем питания
(POWER)
18
гнездо аккумулятора
(BATTERY)
9
разъем дисковода компакт
-дисков/DVD-дисков (IDE) 19
внутренний динамик
(SPEAKER)
10 перемычка сброса RTC (RTCRST)
20
разъем внешних динамиков
(EXT_SPKR)
