5.
Аккуратно вставьте процессор в гнездо и убедитесь
, что он расположен правильно.
6.
Когда процессор полностью установится в гнездо
, закройте крышку процессора.
Убедитесь в том
, что выступ на крышке процессора расположен под центральной защелкой крышки на гнезде.
7.
Поверните рычаг освобождения гнезда назад к гнезду и зафиксируйте его на месте
, чтобы закрепить процессор.
Если вы устанавливали процессор из комплекта обновления
Dell, верните исходный узел теплоотвода и процессор в корпорацию Dell в упаковке
комплекта обновления
.
8.
Установите теплоотвод
:
a.
Поместите один конец теплоотвода под выступ на фиксирующей пластине
.
b.
Опустите теплоотвод так
, чтобы он полностью поместился под выступом на фиксирующей пластине.

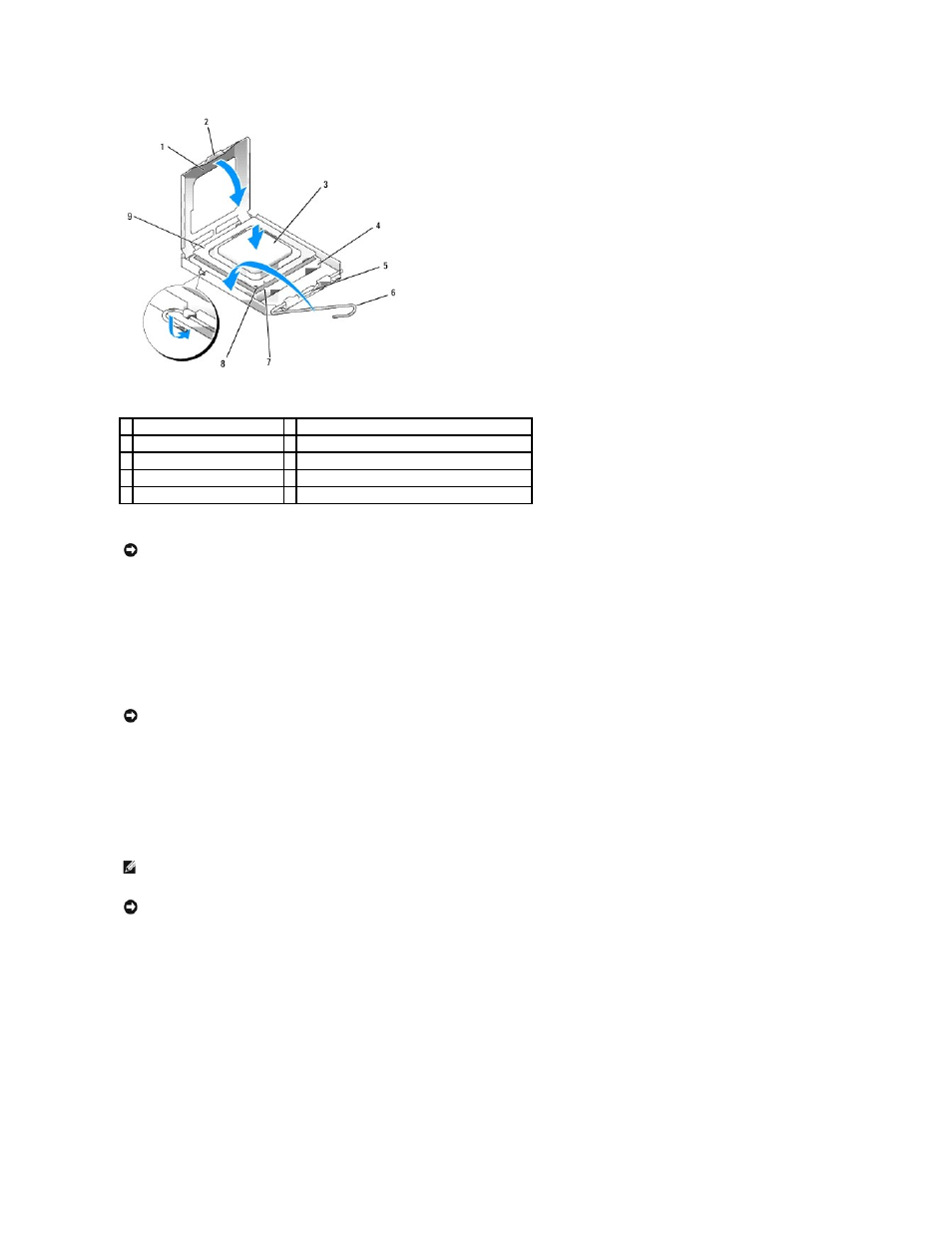

1 крышка процессора
6 рычаг освобождения
2 выступ
7 передняя направляющая прорезь
3 процессор
8 индикатор контакта 1 на разъеме и процессоре
4 разъем процессора
9 задняя направляющая прорезь
5 центральная защелка крышки
ВНИМАНИЕ
.
Во избежание повреждения контактов правильно совместите микропроцессор с гнездом и не прикладывайте к процессору особых
усилий во время его установки
.
ВНИМАНИЕ
.
Если у вас нет такого комплекта обновления
, используйте исходный теплоотвод и продуйте его перед установкой процессора.
ПРИМЕЧАНИЕ
.
Конфигурация компьютера определяет тип теплоотвода
, установленного в компьютере. Оба типа теплоотводов (длинный и
короткий
) могут отличаться по внешнему виду от того который изображен внизу, но снимаются и устанавливаются они точно так же.
ВНИМАНИЕ
.
Убедитесь в том
, что теплоотвод правильно установлен и закреплен.
