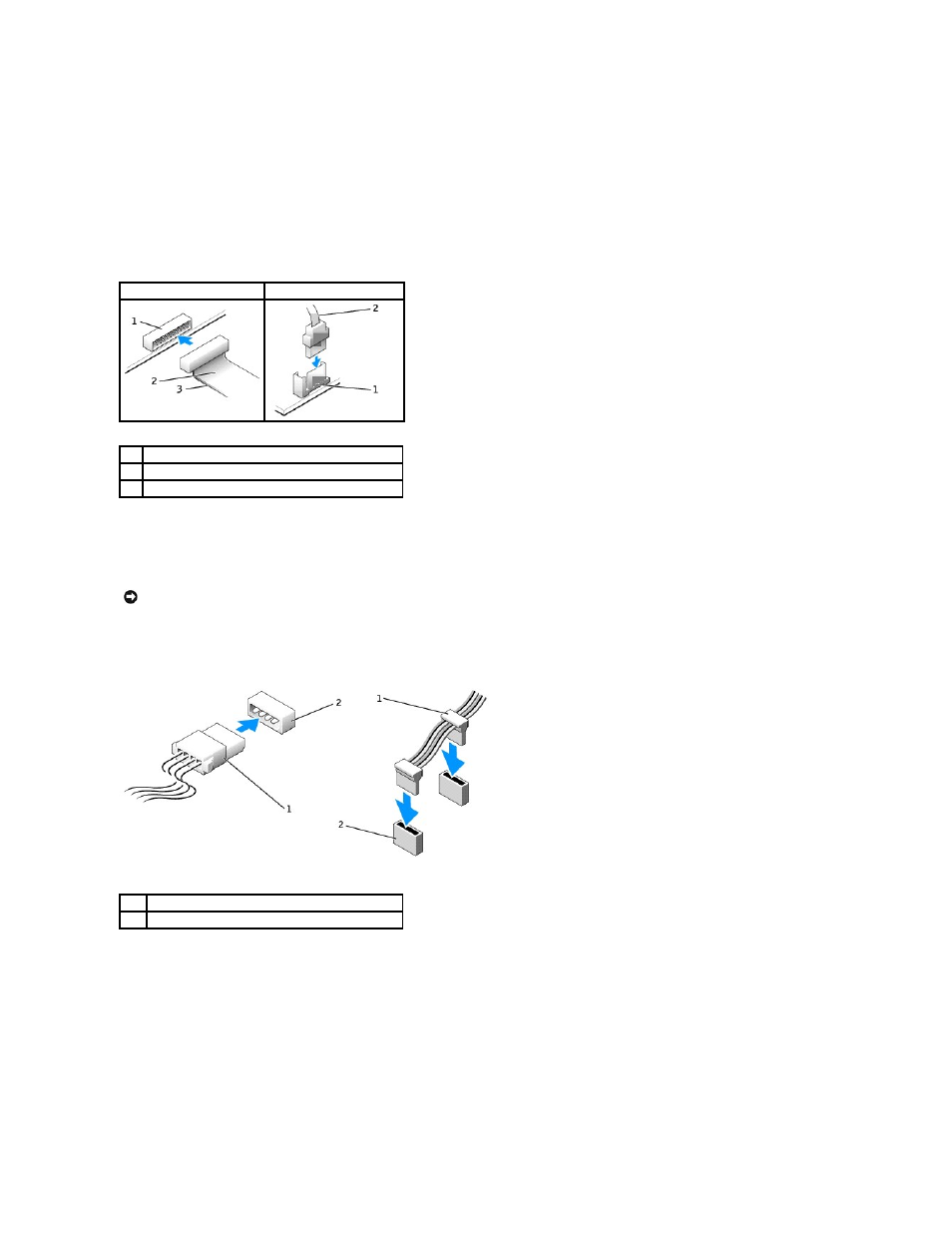

Подключение кабелей дисководов
Устанавливая дисковод , подсоедините два кабеля—питания постоянным током и кабель передачи данных—к его задней панели и к системной плате.
Разъемы интерфейса дисковода
Для обеспечения правильного подключения большинство интерфейсных разъемов снабжено ключом специальная прорезь или отсутствующий контакт
одной части разъема соответствует выступу или отсутствующему отверстию в ответной части разъема
. В результате контакт кабеля с номером 1
(помеченный цветной полосой вдоль одного края кабля IDE—кабели Serial ATA не имеют цветных полос) может быть вставлен только в первый контакт
разъема
. Для разъема на системной или иной плате контакт номер 1 обычно маркирован «1».
Разъем питания
Подключение и отключение кабелей дисководов
При отсоединении кабеля данных дисковода IDE беритесь за цветной язычок и тяните, пока не вытащите разъем.
Отсоединяя и присоединяя кабель данных Serial ATA, держите его за черный разъем на каждом конце.
Как и разъемы IDE, разъемы интерфейса Serial ATA имеют ключ, указывающий правильную ориентацию кабеля. Например, пазу или отсутствующему
контакту на разъеме соответствует выступ или пустой контакт на кабеле .
Разъем дисков IDE Разъем Serial ATA
1 разъем интерфейса
2 кабель интерфейса
3 цветная полоса на кабеле IDE
ВНИМАНИЕ . При подключении кабеля интерфейса IDE цветная полоса на кабеле должна быть совмещена с первым контактом разъема. Если
вставить кабель другой стороной , то диск не сможет работать. Кроме того, можно повредить сам диск или контроллер диска.
1 кабель питания
2 входной разъем питания
