Инструкция по эксплуатации Dell OptiPlex GX280
Страница 182
Advertising

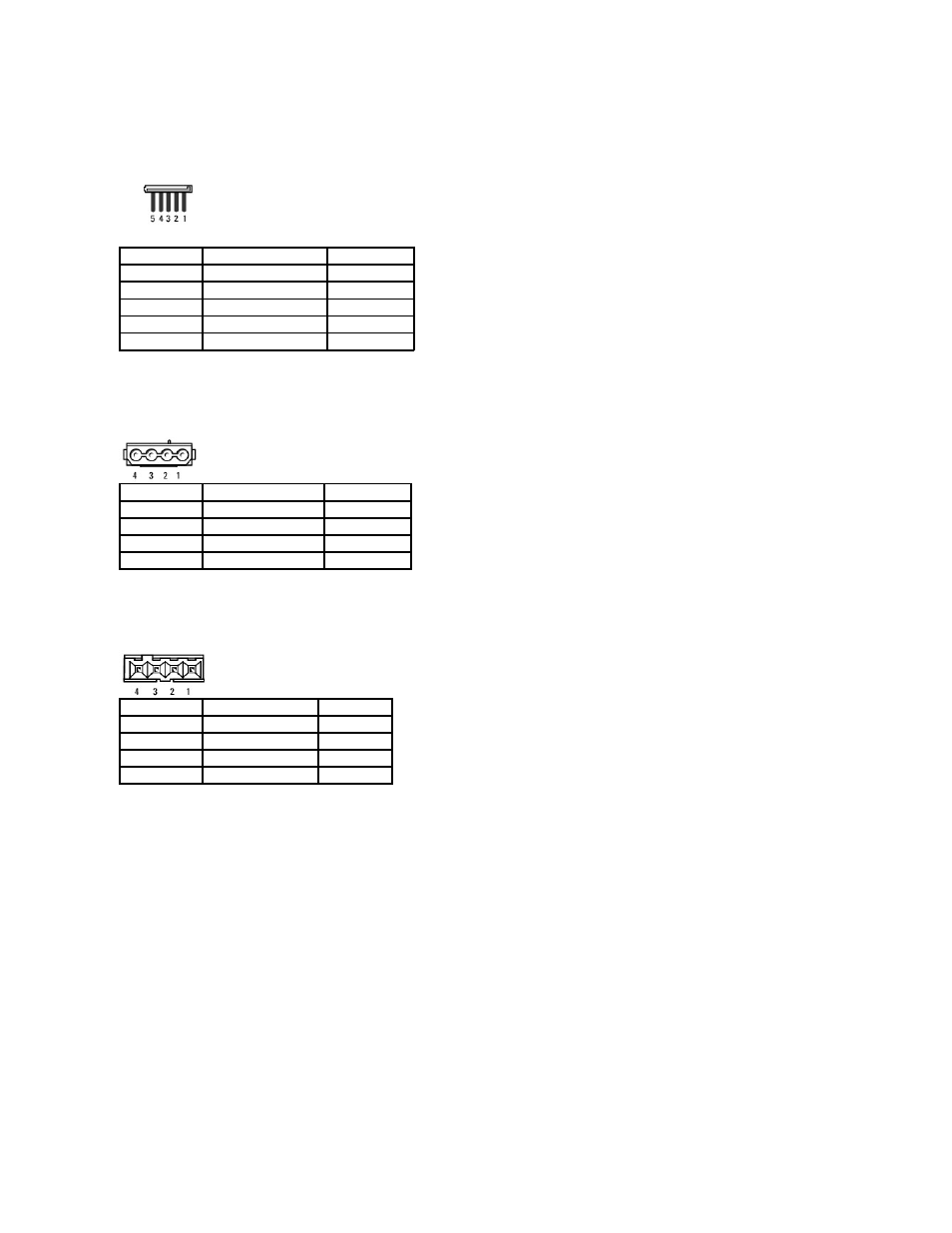

Разъем питания постоянного тока
P5
Разъемы питания постоянного тока
P6, P8 и P9
Разъем питания постоянного тока
P7
Использование контактов разъема источника питания постоянного тока компьютера с
корпусом
Mini-Tower
Номер контакта
Название сигнала
Провод
18-AWG
1
+3,3 В постоянного тока Оранжевый
2
COM
Черный
3
+5 VDC
Красный
4
COM
Черный
5
+12 VDC
Желтый
Номер контакта
Название сигнала
Провод
18-AWG
1
+12 В постоянного тока Желтый
2
COM
Черный
3
COM
Черный
4
+5 VDC
Красный
Номер контакта
Название сигнала
22-AWG Wire
1
+5 В постоянного тока Красный
2
COM
Черный
3
COM
Черный
4
+12 VDC
Желтый
