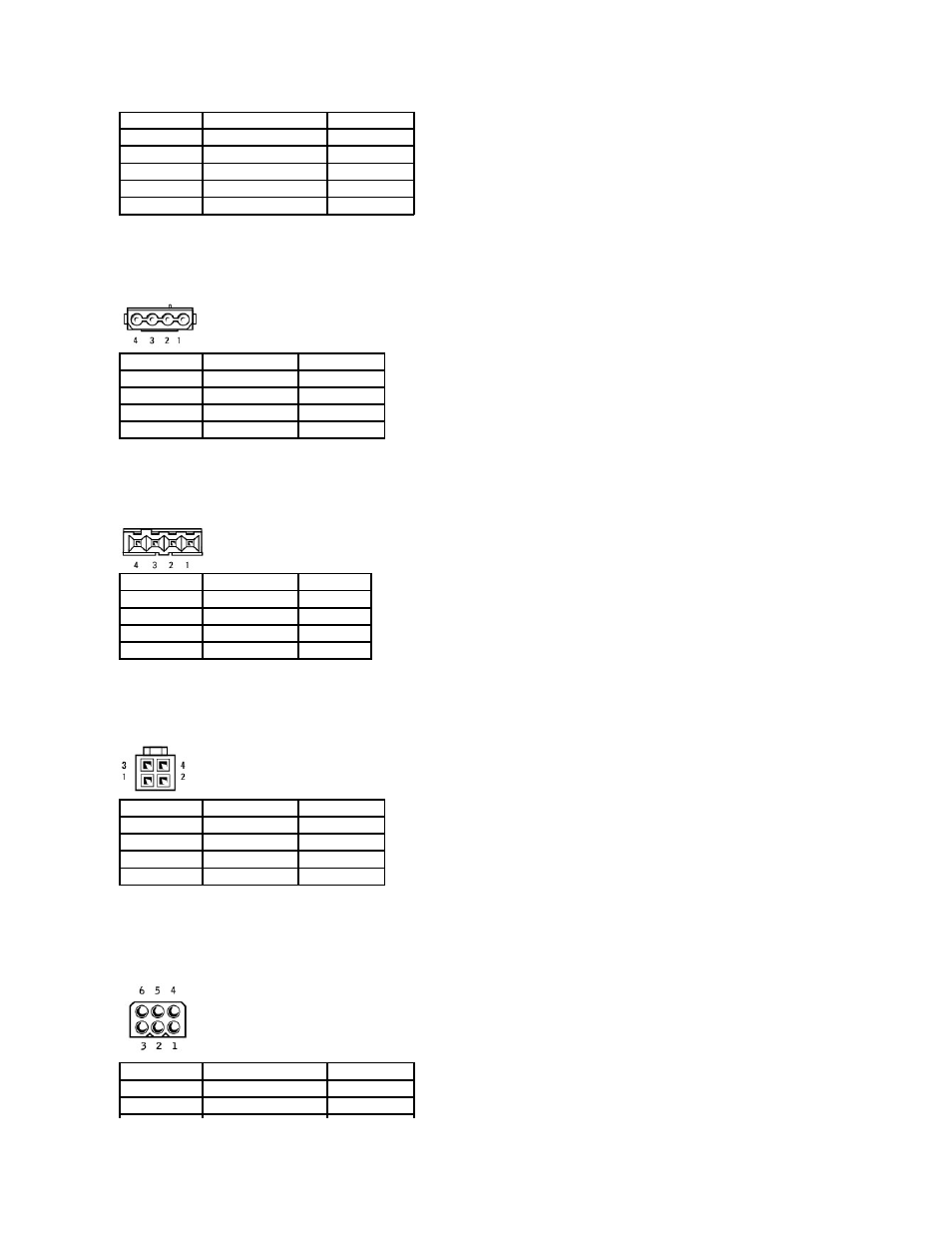

Разъемы питания постоянного тока
P3 и P4
Разъем питания постоянного тока
P5
Разъем питания постоянного тока
P6
Разъем питания постоянного тока
P7
Номер контакта
Название сигнала
Провод
18-AWG
1
+3,3 В постоянного тока Оранжевый
2
COM
Черный
3
+5 VDC
Красный
4
COM
Черный
5
+12 VDC
Желтый
Номер контакта
Название сигнала Провод 18-AWG
1
+12 VDC
Желтый
2
COM
Черный
3
COM
Черный
4
+5 VDC
Красный
Номер контакта
Название сигнала 22-AWG Wire
1
+5 VDC
Красный
2
COM
Черный
3
COM
Черный
4
+12 VDC
Желтый
Номер контакта
Название сигнала Провод 18-AWG
1
COM
Черный
2
COM
Черный
3
+12 VDC
Желтый
4
+12 VDC
Желтый
Номер контакта
Название сигнала
Провод
18-AWG
1
Нет
2
COM
Черный
