Инструкция по эксплуатации Dell OptiPlex GX280
Страница 175

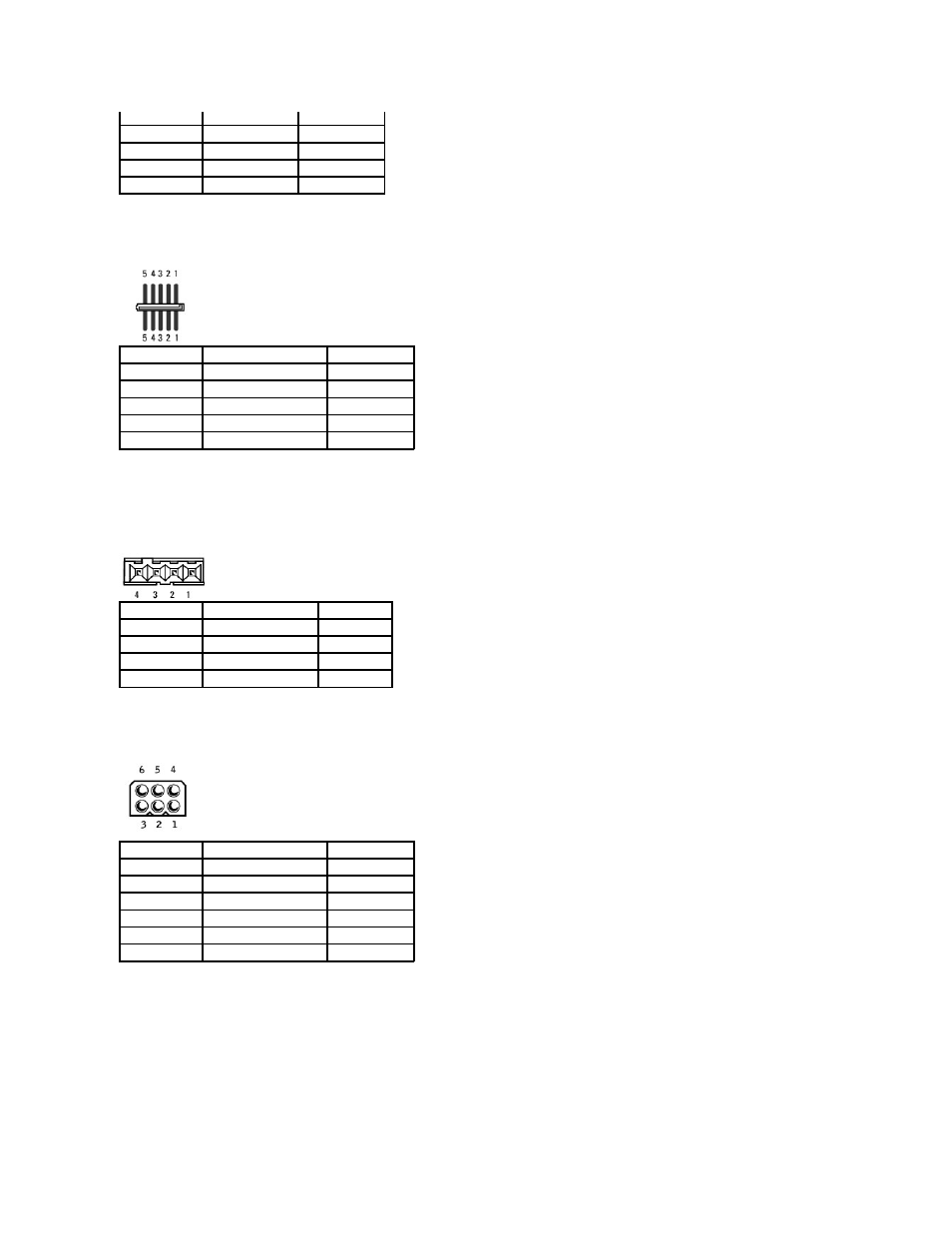

Разъемы питания постоянного тока
P3
Разъем питания постоянного тока
P4 и P5
Разъем питания постоянного тока
P6
Назначение контактов разъемов питания постоянного тока для компьютеров
Small
Desktop
Номер контакта
Название сигнала Провод 18-AWG
1
COM
Черный
2
COM
Черный
3
+12 VDC
Желтый
4
+12 VDC
Желтый
Номер контакта
Название сигнала
Провод
18-AWG
1
+3,3 В постоянного тока Оранжевый
2
COM
Черный
3
+5 VDC
Красный
4
COM
Черный
5
+12 VDC
Желтый
Номер контакта
Название сигнала
22-AWG Wire
1
+5 В постоянного тока Красный
2
COM
Черный
3
COM
Черный
4
+12 VDC
Желтый
Номер контакта
Название сигнала
Провод
18-AWG
1
Нет
2
COM
Черный
3
COM
Черный
4
+3,3 В постоянного тока Оранжевый
5
+5 VDC
Красный
6
+12 VDC
Желтый
