3.
Подготовьте плату к установке
.
Подробную информацию о настройках платы
, внутренних соединениях и других вопросах, касающихся взаимодействия платы с компьютером,
можно найти в документации
, поставляемой вместе с платой.
4.
Расположите плату так
, чтобы фиксирующее отверстие совместилось с лепестком крепления, и отожмите рычаг платы от ее разъема.
5.
Вставьте плату в разъем и с усилием нажмите на нее
. Убедитесь, что плата полностью встала в слот.
Если плата полноразмерная
, вставьте один конец в направляющий ограничитель, опуская плату в направлении разъема на системной плате.
Плотно вставьте плату в разъем на системной плате
.
6.
Если выступ вошел в паз на передней части платы
, отпустите рычаг платы.
7.
Закрепите плату
, опустив шарнирный рычаг на задней панели.

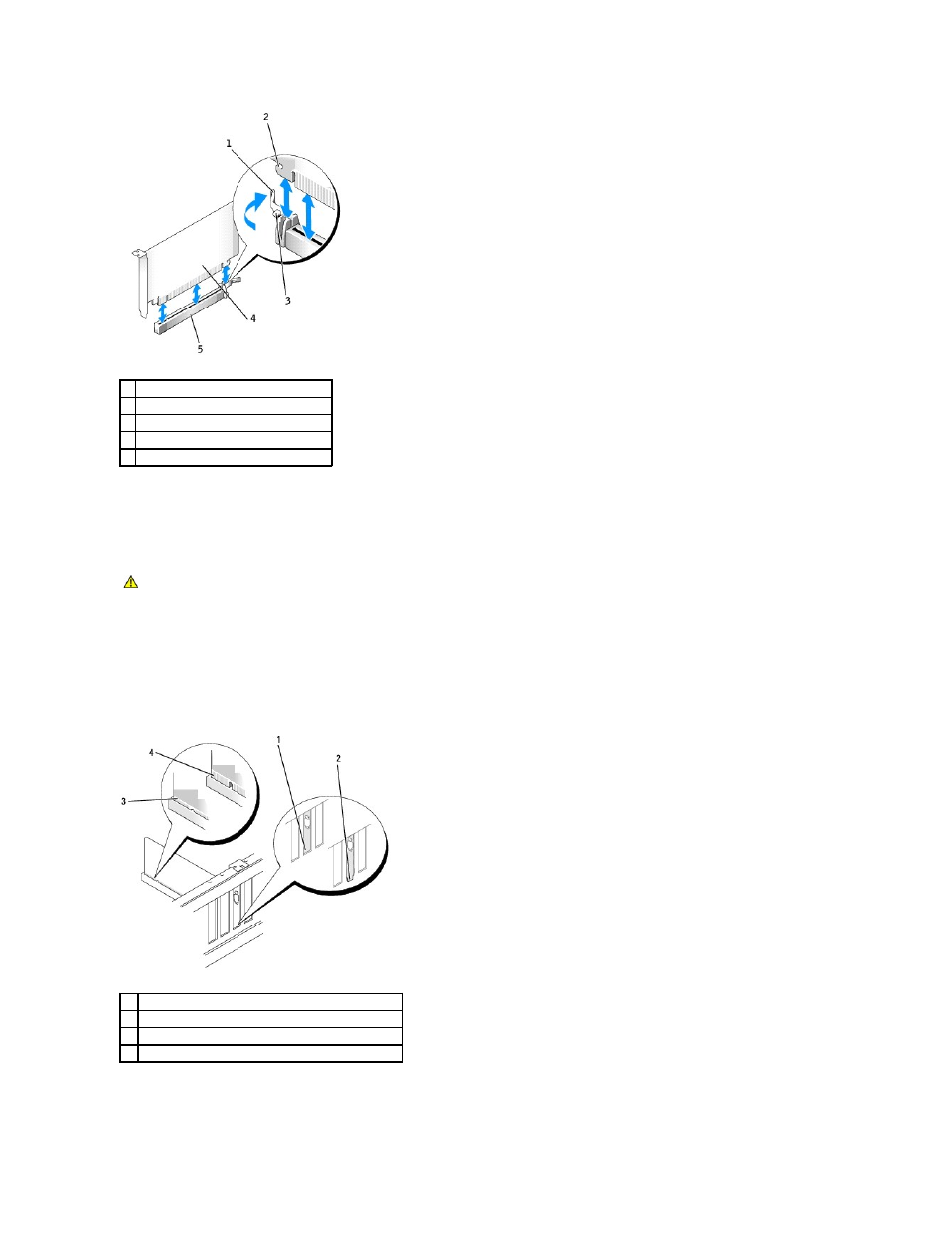

1 рычаг
2 фиксирующее отверстие (не все платы)
3 защелка
4 плата PCI Express x16
5 разъем платы PCI Express x16
ПРЕДУПРЕЖДЕНИЕ
.
Некоторые сетевые адаптеры при подключении к сети автоматически запускают компьютер
. Поэтому, во избежание
поражения электрическим током
, обязательно отключите питание компьютера перед установкой платы.
1
правильно установленная заглушка
2
неправильно установленная заглушка
3
правильно установленная плата
4
неправильно установленная плата
