Дисковод гибких дисков
Выполните процедуры , описанные в разделе « Перед началом » .
Снятие дисковода гибких дисков
1. Отсоедините кабель питания и кабель дисковода гибких дисков от разъемов .
2. Отключите другой конец интерфейсного кабеля дисковода гибких дисков от разъема системной платы (с маркировкой DSKT).
3. Надавите на два фиксатора , расположенные по бокам дисковода, и, потянув дисковод вверх, вытащите его из отсека.
Установка дисковода гибких дисков

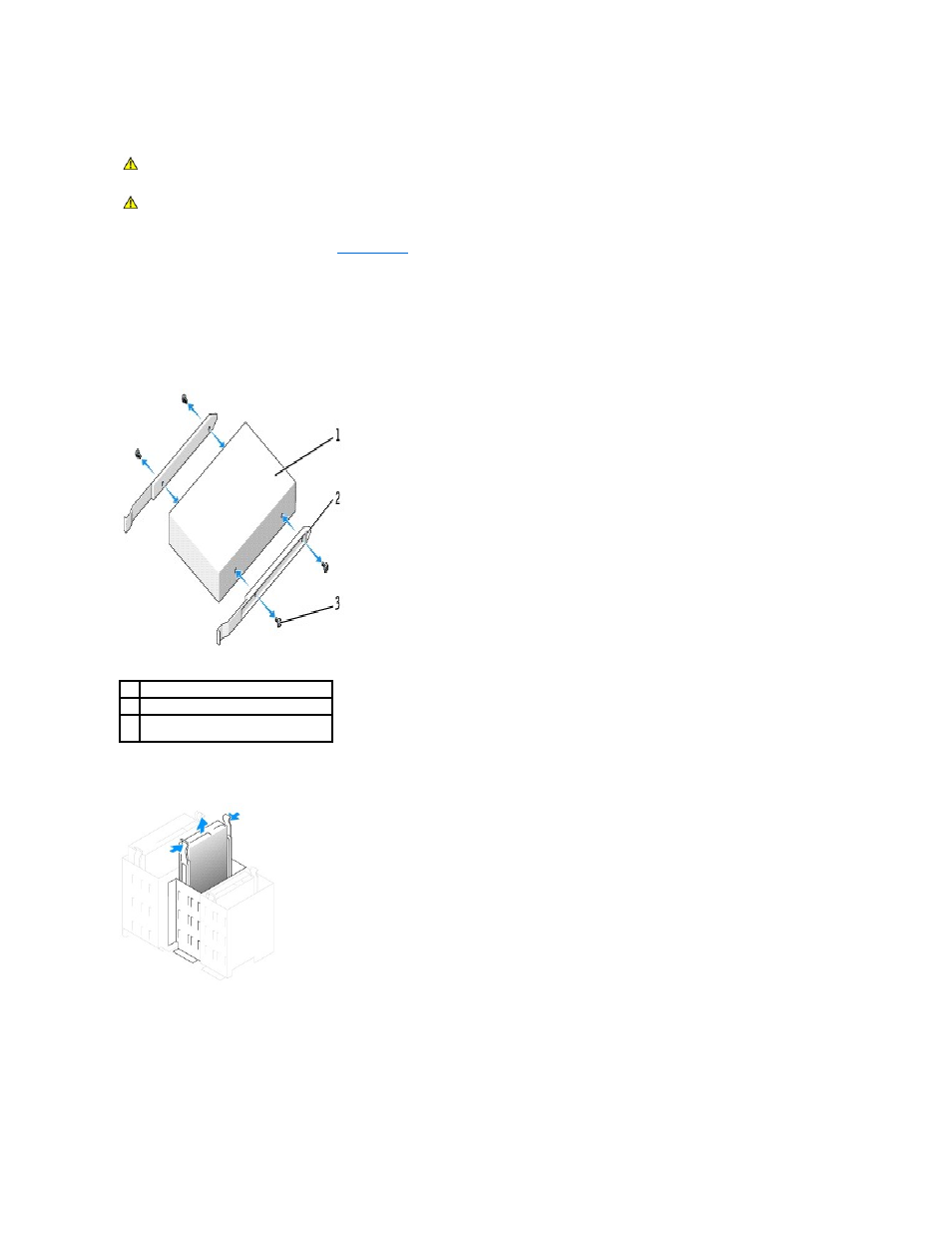

1. Если на новом устройстве нет направляющих , снимите их со старого дисковода, открутив винты, крепящие направляющие к дисководу. Затем
прикрепите направляющие к новому устройству . Для этого совместите отверстия на дисководе с отверстиями на направляющих, после чего
вставьте в них винты (по два винта на каждую направляющую) и закрутите их.
ПРЕДУПРЕЖДЕНИЕ . Перед тем как приступить к выполнению операций данного раздела , выполните указания по безопасности, описанные
в Информационном руководстве по продуктам .
ПРЕДУПРЕЖДЕНИЕ . Во избежание поражения электрическим током всегда отключайте компьютер от электросети , перед тем как
открывать корпус .
1 кабель питания
2 кабель дисковода гибких дисков
3 разъем дисковода гибких дисков
(DSKT)
