8.
Перед тем как опустить шарнирный фиксатор
, проверьте следующее:
l
Верхние части всех плат и заглушек находятся на одном уровне с выравнивающей полосой
.
l
Вырез в верхней части платы или заглушки попадает на винт крепления к направляющей
.
9.
Закрепите плату
, вернув шарнирный фиксатор в исходное положение.
10.
Присоедините к плате все необходимые кабели
.
Информацию о таких кабелях см
. в документации по плате.
11.
Закройте корпус компьютера
, подключите компьютер и устройства к электросети и включите их.

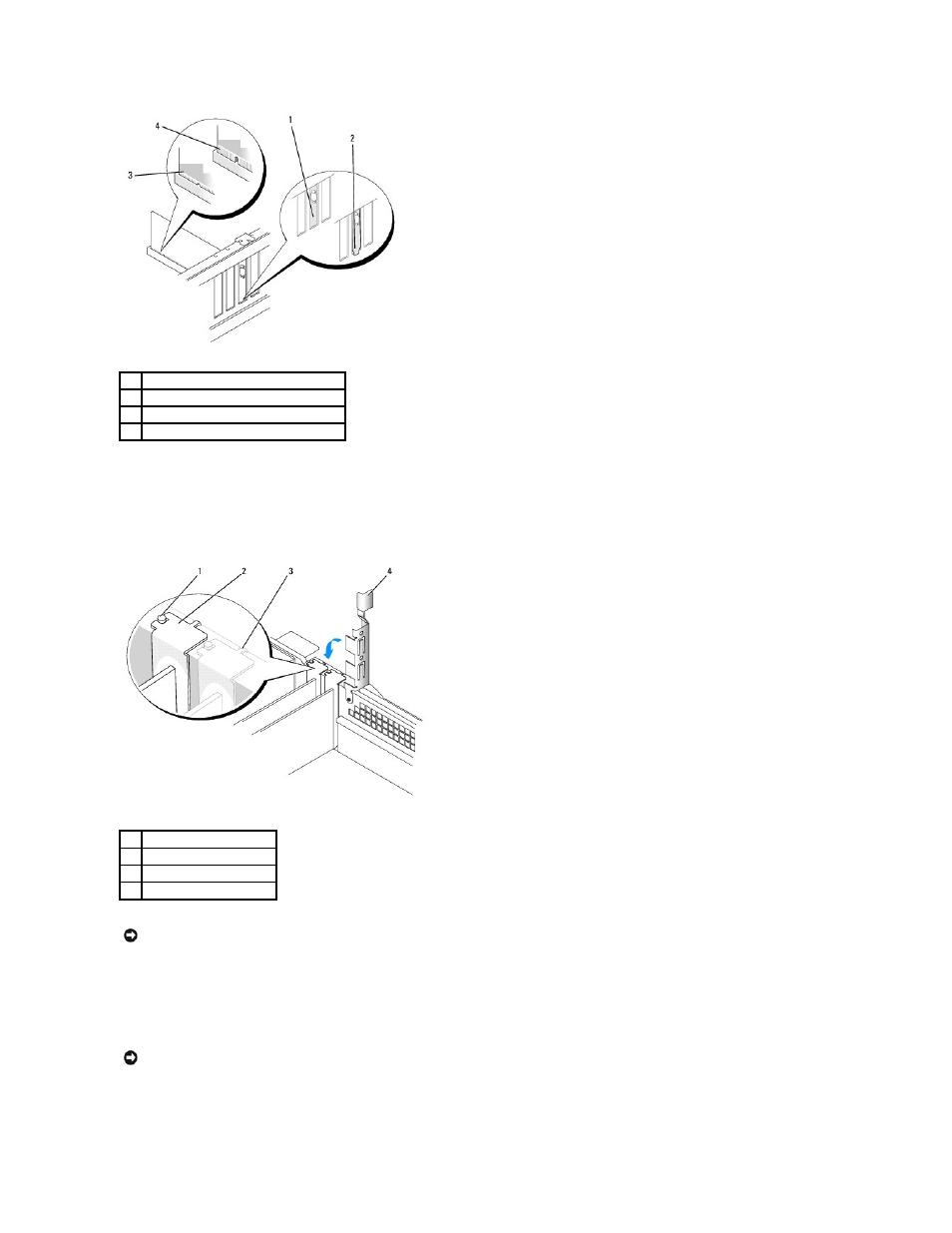

1
правильно установленная заглушка
2
неправильно установленная заглушка
3
правильно установленная плата
4
неправильно установленная плата
1
выравнивающая полос
a
2
заглушка
3
направляющая
4
шарнирный фиксатор
ВНИМАНИЕ
.
Не прокладывайте кабели платы поверх или позади плат
. Если кабели проложены поверх плат, корпус компьютера может не
закрыться
. Кроме того, это может повредить оборудование.
ВНИМАНИЕ
.
Сначала подсоединяйте сетевой кабель к стенной розетке
, а затем к компьютеру.
