При установке или замене платы PCI Express выполните действия, описанные в следующем разделе. При временном извлечении платы см. раздел
« Извлечение платы PCI Express » .
При замене платы удалите драйвер старой платы .
При установке или замене платы PCI см. раздел « Установка платы PCI » .
Установка платы PCI Express
1. Выполните процедуры , описанные в разделе « Перед началом » .
2. Аккуратно нажмите защелку на фиксаторе платы , чтобы открыть его. Защелка останется в открытом положении.
3. Извлеките фиксирующий механизм платы , выполнив указанные ниже действия.
a. Положите большой палец на верхнюю часть фиксирующего механизма платы , а остальными возьмитесь за его нижнюю часть.
b. Второй рукой аккуратно сожмите стороны фиксирующего механизма , чтобы отсоединить его от выступов слота, которые удерживают его.
c. Переведите фиксирующий механизм в верхнее положение , чтобы отсоединить его от двух выступов слота.
4. При установке новой платы удалите заглушку , чтобы открыть слот для платы.Затем перейдите к шагу 6 .
5. Чтобы заменить уже установленную плату , выньте ее из компьютера.
Отсоедините от платы все подключенные кабели . If your card includes a card retention bar, remove the bar. Осторожно оттяните лепесток
крепления , возьмите плату за верхние углы и аккуратно вытащите ее из разъема.
6. Подготовьте новую плату к установке .
Подробную информацию о настройках платы , внутренних соединениях и других вопросах, касающихся взаимодействия платы с компьютером,
можно найти в документации , поставляемой вместе с платой.
7. При установке платы в разъем x16 разместите плату так, чтобы фиксирующее отверстие совпало с защелкой, а затем осторожно потяните
защелку .
8. Вставьте плату в разъем и с усилием нажмите на нее . Убедитесь, что плата полностью встала в слот.

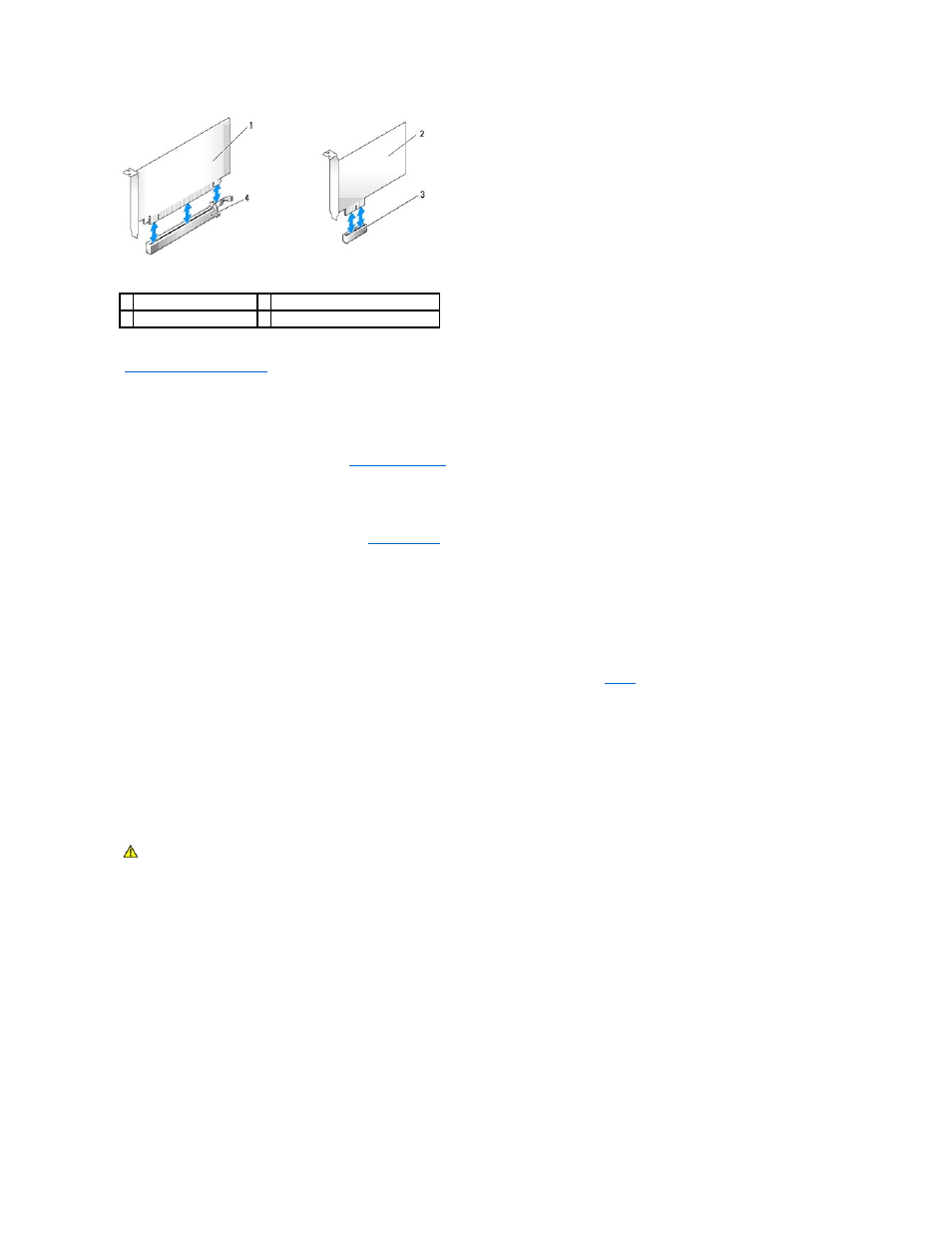

1 плата PCI Express x16 3 слот для платы PCI Express x1
2 плата PCI Express x1 4 слот для платы PCI Express x16
ПРЕДУПРЕЖДЕНИЕ . Некоторые сетевые адаптеры при подключении к сети автоматически запускают компьютер . Поэтому, во избежание
поражения электрическим током , обязательно отключите питание компьютера перед установкой платы.
