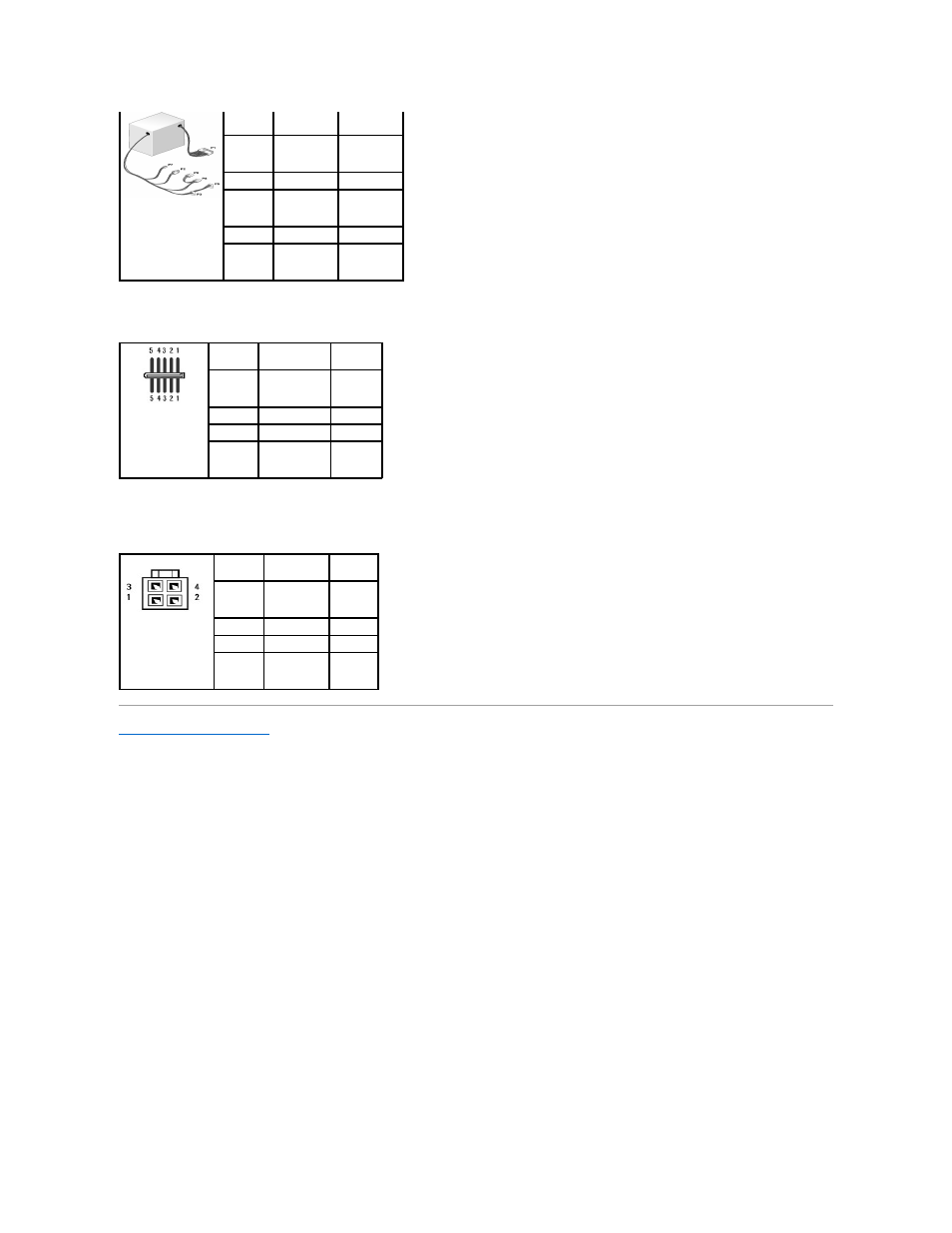

Разъемы питания постоянного тока P6, P8 и P9
Разъем питания постоянного тока P7
Назад на страницу Содержание
Номер
контакта Название
сигнала Провод 18-
AWG
1 +3,3 В
постоянного
тока
Оранжевый
2 COM Черный
3 +5 В
постоянного
тока
Красный
4 COM Черный
5 +12 В
постоянного
тока
Желтый
Номер
контакта Название
сигнала Провод
18-AWG
1 +12 В
постоянного
тока
Желтый
2 COM Черный
3 COM Черный
4 +5 В
постоянного
тока
Красный
Номер
контакта Название
сигнала Провод
22-AWG
1 +5 В
постоянного
тока
Красный
2 COM Черный
3 COM Черный
4 +12 В
постоянного
тока
Желтый
