Жесткий диск – Инструкция по эксплуатации Dell OptiPlex GX280
Страница 284

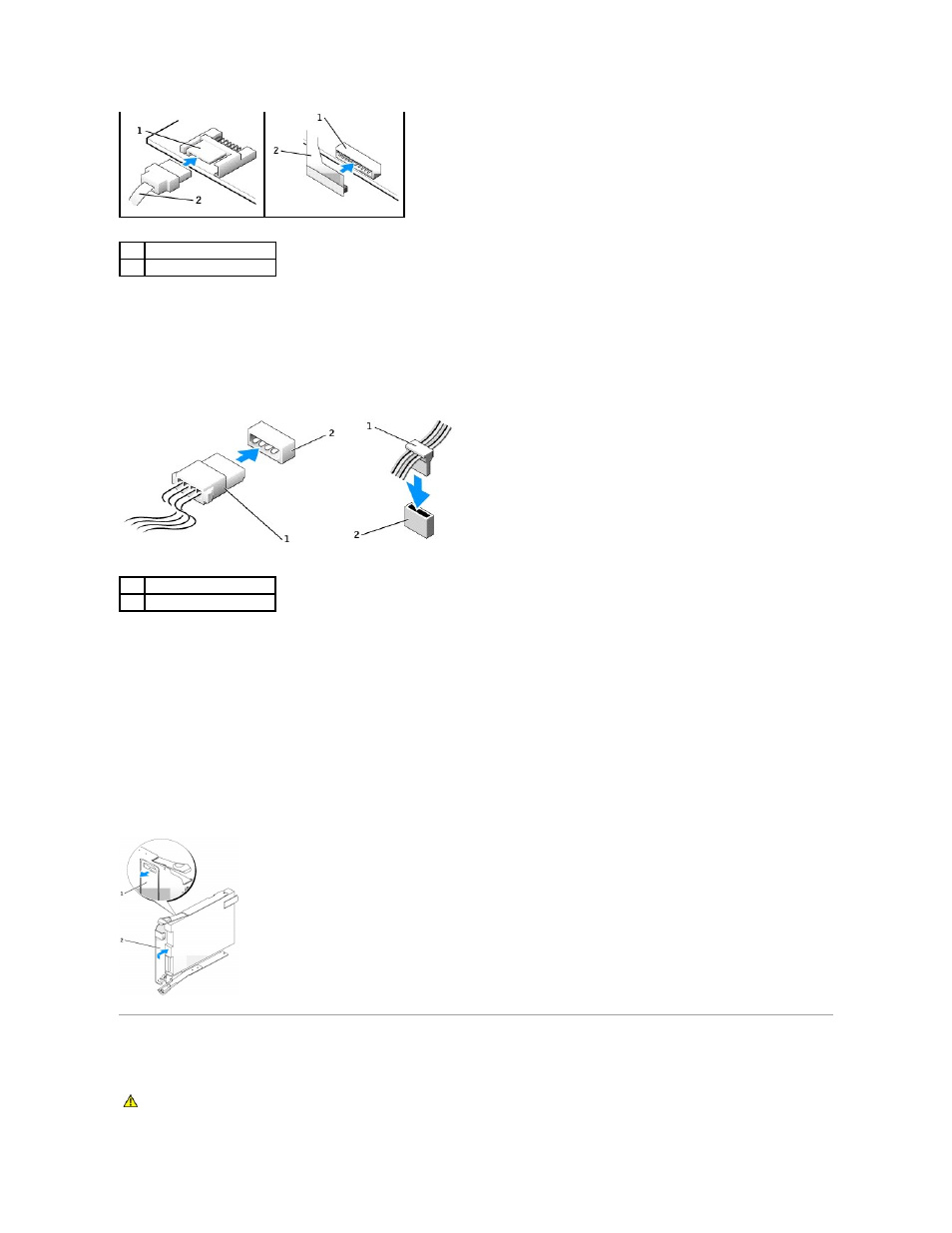

Для обеспечения правильного подключения большинство интерфейсных разъемов снабжено ключом специальная прорезь или отсутствующий контакт
одной части разъема соответствует выступу или отсутствующему отверстию в ответной части разъема
. В результате контакт кабеля с номером 1
может быть вставлен только в первый контакт разъема
. Для разъема на системной или иной плате контакт номер 1 обычно маркирован «1».
Разъем питания
Подключение и отключение кабелей дисководов
При отсоединении кабеля данных дисковода
IDE беритесь за цветной язычок и тяните, пока не вытащите разъем.
Отсоединяя и присоединяя кабель данных
Serial ATA, держите его за черный разъем на каждом конце.
Как и разъемы
IDE, разъемы интерфейса Serial ATA имеют ключ, указывающий правильную ориентацию кабеля. Например, пазу или отсутствующему
контакту на разъеме соответствует выступ или пустой контакт на кабеле
.
Жесткий диск
1
разъем интерфейса
2
кабель интерфейса
1
кабель питания
2
входной разъем питания
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению операций данного раздела
, выполните указания по безопасности, описанные
в Информационном руководстве по продуктам
.
