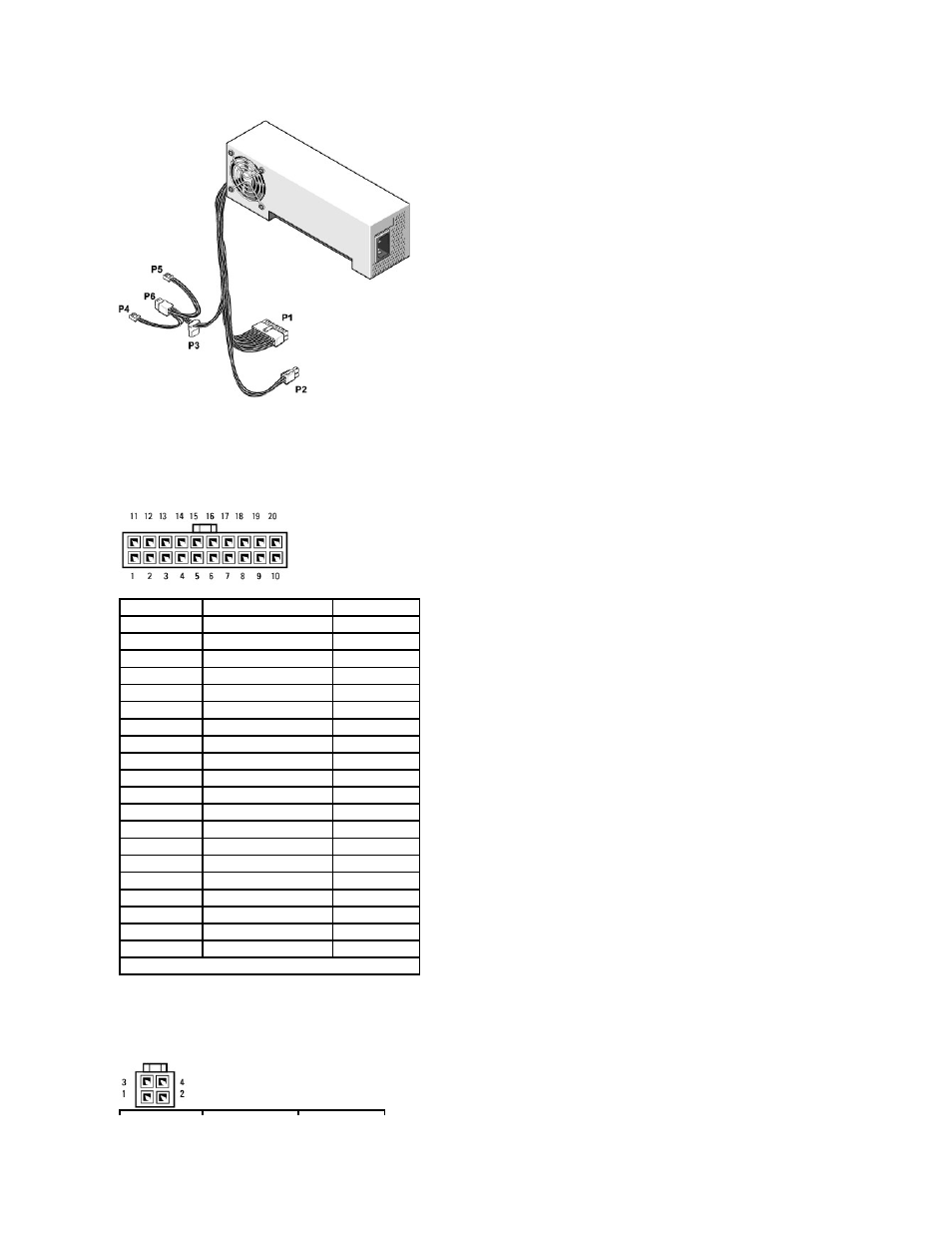

Разъем питания постоянного тока
P1
Разъем питания постоянного тока
P2
Номер контакта
Название сигнала
Провод
18-AWG
1
+3,3 В постоянного тока
Оранжевый
2
+3,3 В постоянного тока
Оранжевый
3
COM
Черный
4
+5 VDC
Красный
5
COM
Черный
6
+5 VDC
Красный
7
COM
Черный
8
POK
Серый
9
+5 VFP
Фиолетовый
10
+12 VDC
Желтый
11
+3,3 В постоянного тока* Оранжевый
12
–
12 VDC
Синий
13
COM
Черный
14
PS ON
Зеленый
15
COM
Черный
16
COM
Черный
17
COM
Черный
18
Нет
Нет
19
+5 В постоянного тока
Красный
20
+5 В постоянного тока
Красный
*Контрольный разъем.
