5.
С внутренней стороны крышки компьютеры снимите крепежный винт
, который прикрепляет панель ввода/вывода к компьютеру.
6.
Снимите панель ввода
/вывода с компьютера.
Снятие панели ввода
/вывода (для настольных компьютеров)
1.
Выполните инструкции в разделе «
Перед началом работы
»
.
2.
Извлеките дисковод компакт
-дисков/DVD-дисков.
3.
Отсоедините от панели ввода
/вывода кабель, потянув за петлю.
4.
Отверните винт
, который закрепляет панель ввода/вывода на настольном компьютере.
5.
Аккуратно поверните и извлеките плату ввода
/вывода из компьютера.

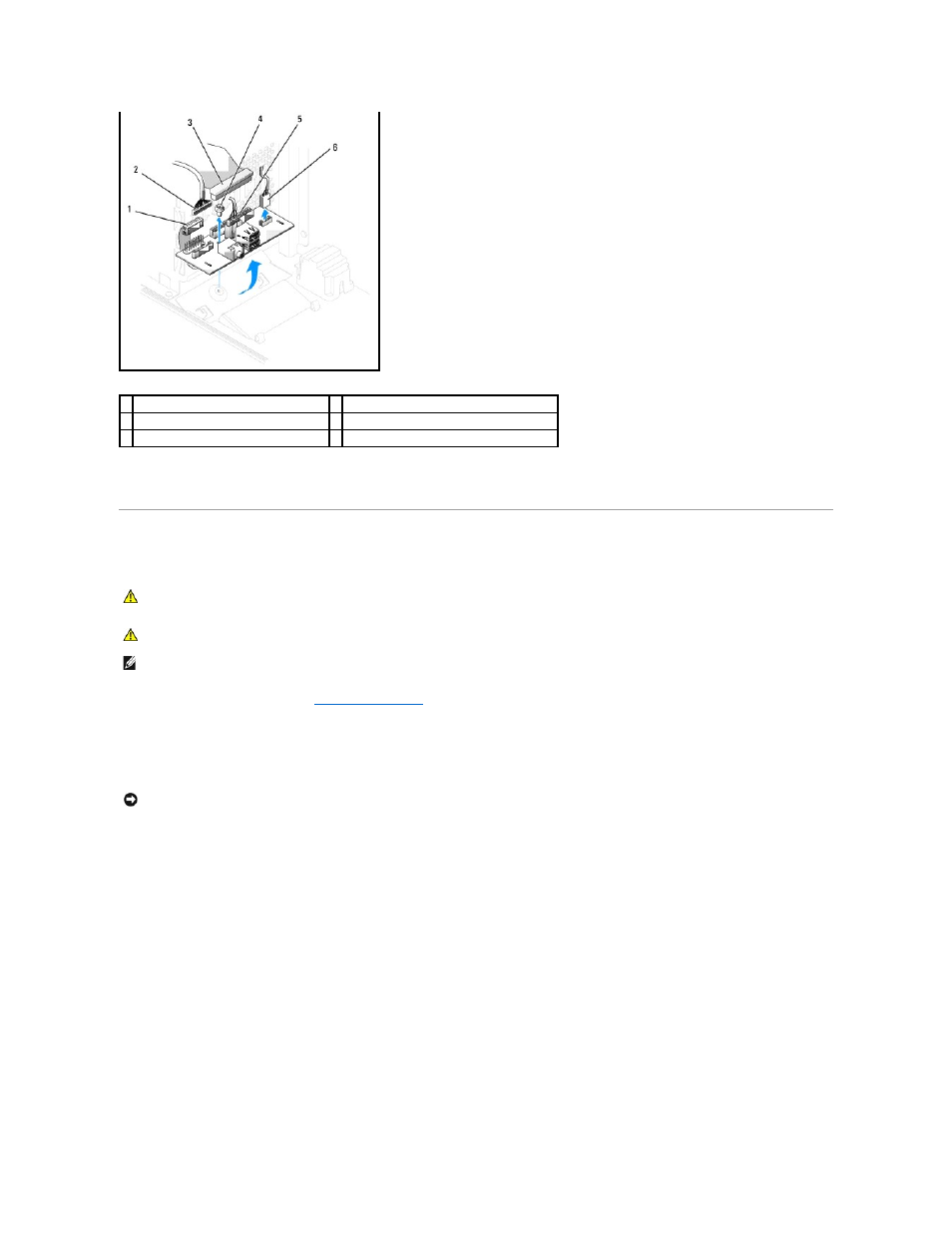

1 разъем кабеля панели управления
4 крепежный винт
2 разъем аудиокабеля с передней панели 5 разъем кабеля детектора открытия корпуса
3 разъем кабеля ввода/вывода
6 разъем кабеля внутреннего динамика
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению операций данного раздела
, выполните указания по безопасности, описанные
в Информационном руководстве по продуктам
.
ПРЕДУПРЕЖДЕНИЕ
.
Во избежание поражения электрическим током всегда отключайте компьютер от электросети
, перед тем как
открывать корпус
.
ПРИМЕЧАНИЕ
.
Перед отсоединением кабелей запомните их расположение
, чтобы при установке новой панели ввода/вывода их можно было
правильно подсоединить
.
ВНИМАНИЕ
.
При извлечении панели ввода
/вывода из компьютера будьте предельно осторожными. Неосторожность может привести к
повреждению разъемов кабелей и зажимов
.
