Установка и снятие подставки компьютера
ПРИМЕЧАНИЕ
.
На компьютере может отсутствовать или присутствовать разъем «
SATA1».

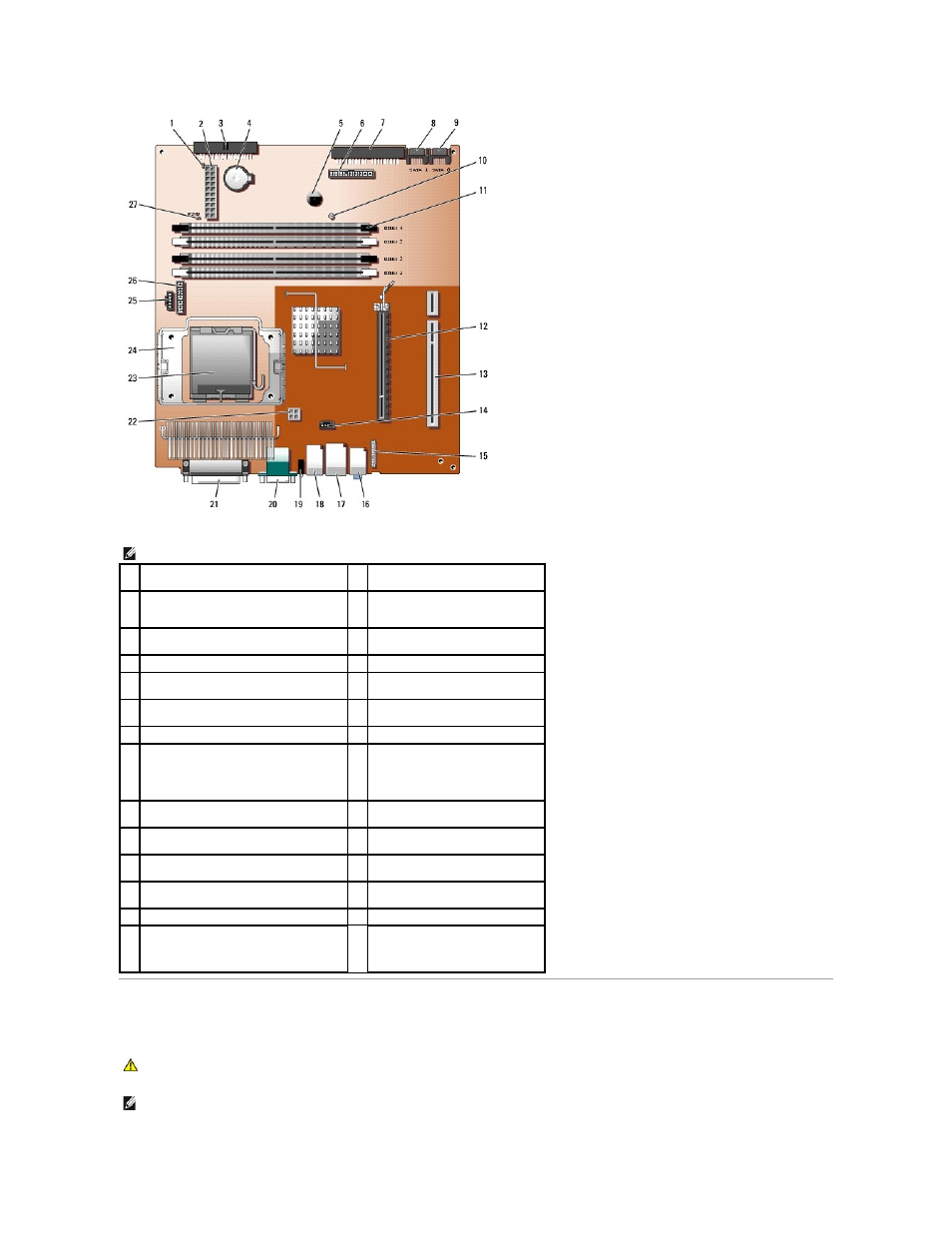

1
перемычка сброса
RTC (RTCRST)
15 разъем аудиокабеля на передней
панели
(FRONTAUDIO)
2
разъем питания
(POWER)
16 разъемы линейного входа,
линейного выхода и микрофона
(AUDIO)
3
разъем интерфейса дисковода гибких
дисков
(DSKT)
17 сетевой разъем (NIC) и разъем USB
(USB2)
4
гнездо батареи
(BATTERY)
18 разъемы шины USB (USB1)
5
внутренний динамик
(SPEAKER)
19 индикаторы диагностики (DIAG
LED)
6
разъем передней панели
(FRONT PANEL)
20 разъем последовательного порта
(SER1) и видеоразъем (VGA)
7
разъем на дисководе
CD/DVD (IDE)
21 разъем параллельного порта (PAR)
8
разъем последовательного порта
накопителя
ATA 1 (SATA1)
ПРИМЕЧАНИЕ
.
На компьютере может
отсутствовать или присутствовать разъем
«
SATA1».
22 разъем питания (12VPOWER)
9
разъем последовательного дисковода
ATA
0 (SATA0)
23 разъем процессора (ЦПУ)
10 индикатор резервного питания
(AUX_PWR)
24 фиксирующая панель для
теплоотвода
/вентилятора
11 разъемы модулей памяти (DIMM1, DIMM2,
DIMM3, DIMM4)
25 разъем вентилятора (FAN)
12 разъем PCI Express x16 (PEG)
26 разъем последовательного порта 2
(SER_PS2)
13 разъем надстроечной платы PCI (PCI2)
27 перемычка пароля (PSWD)
14 разъем аналогового аудиокабеля
дисковода компакт
-дисков для
необязательного аналогового
аудиокабеля
(CD_IN)
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению операций данного раздела
, выполните указания по безопасности, описанные
в Информационном руководстве по продуктам
.
ПРИМЕЧАНИЕ
.
Установите компьютер на мягкую поверхность
, чтобы не поцарапать верхнюю крышку.
