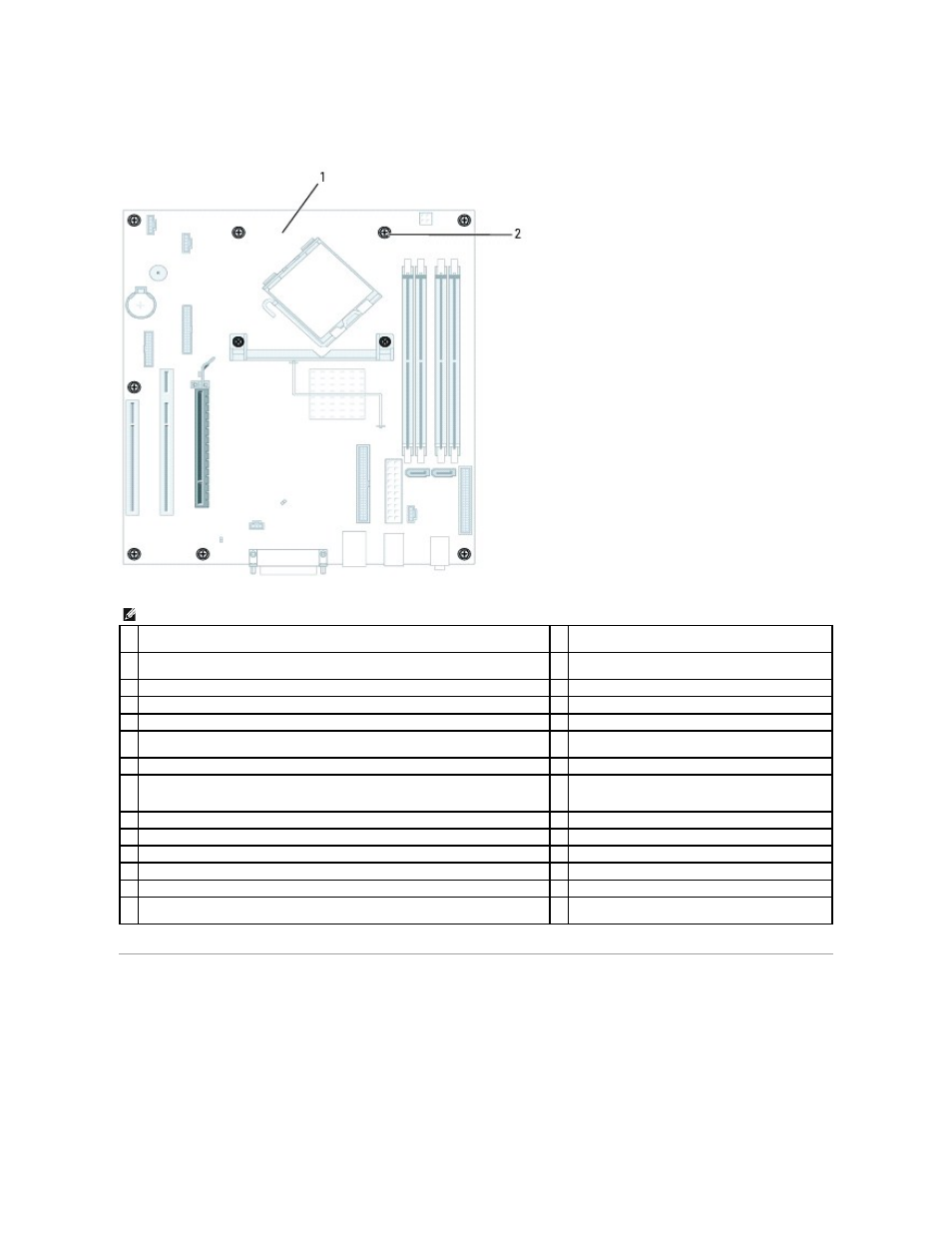

Страница 195: Системная плата компьютеров small mini-tower
Системная плата компьютеров
Small Desktop
Системная плата компьютеров
Small Mini-Tower
ПРИМЕЧАНИЕ
.
На компьютере может отсутствовать или присутствовать разъем «
SATA1».
1
перемычка сброса
RTC (RTCRST)
15 разъем аудиокабеля на передней панели
(FRONTAUDIO)
2
разъем питания
(POWER)
16 разъемы линейного входа, линейного выхода и
микрофона
(AUDIO)
3
разъем интерфейса дисковода гибких дисков
(DSKT)
17 сетевой разъем (NIC) и разъем USB (USB2)
4
гнездо батареи
(BATTERY)
18 разъемы шины USB (USB1)
5
внутренний динамик
(SPEAKER)
19 индикаторы диагностики (DIAG LED)
6
разъем передней панели
(FRONT PANEL)
20 разъем последовательного порта (SER1) и
видеоразъем
(VGA)
7
разъем на дисководе
CD/DVD (IDE)
21 разъем параллельного порта (PAR)
8
разъем последовательного порта накопителя
ATA (SATA1)
ПРИМЕЧАНИЕ
.
На компьютере может отсутствовать или присутствовать разъем
«
SATA1».
22 разъем питания (12VPOWER)
9
разъем последовательного дисковода
ATA 0 (SATA0)
23 разъем процессора (ЦПУ)
10 индикатор резервного питания (AUX_PWR)
24 фиксирующая панель для теплоотвода/вентилятора
11 разъемы модулей памяти (DIMM1, DIMM2, DIMM3, DIMM4)
25 разъем вентилятора (FAN)
12 разъем PCI Express x16 (PEG)
26 разъем последовательного порта 2 (SER_PS2)
13 разъем надстроечной платы PCI (PCI2)
27 перемычка пароля (PSWD)
14 разъем аналогового аудиокабеля дисковода компакт-дисков для необязательного
аналогового аудиокабеля
(CD_IN)
