Инструкция по эксплуатации Dell OptiPlex GX280
Страница 176
Advertising

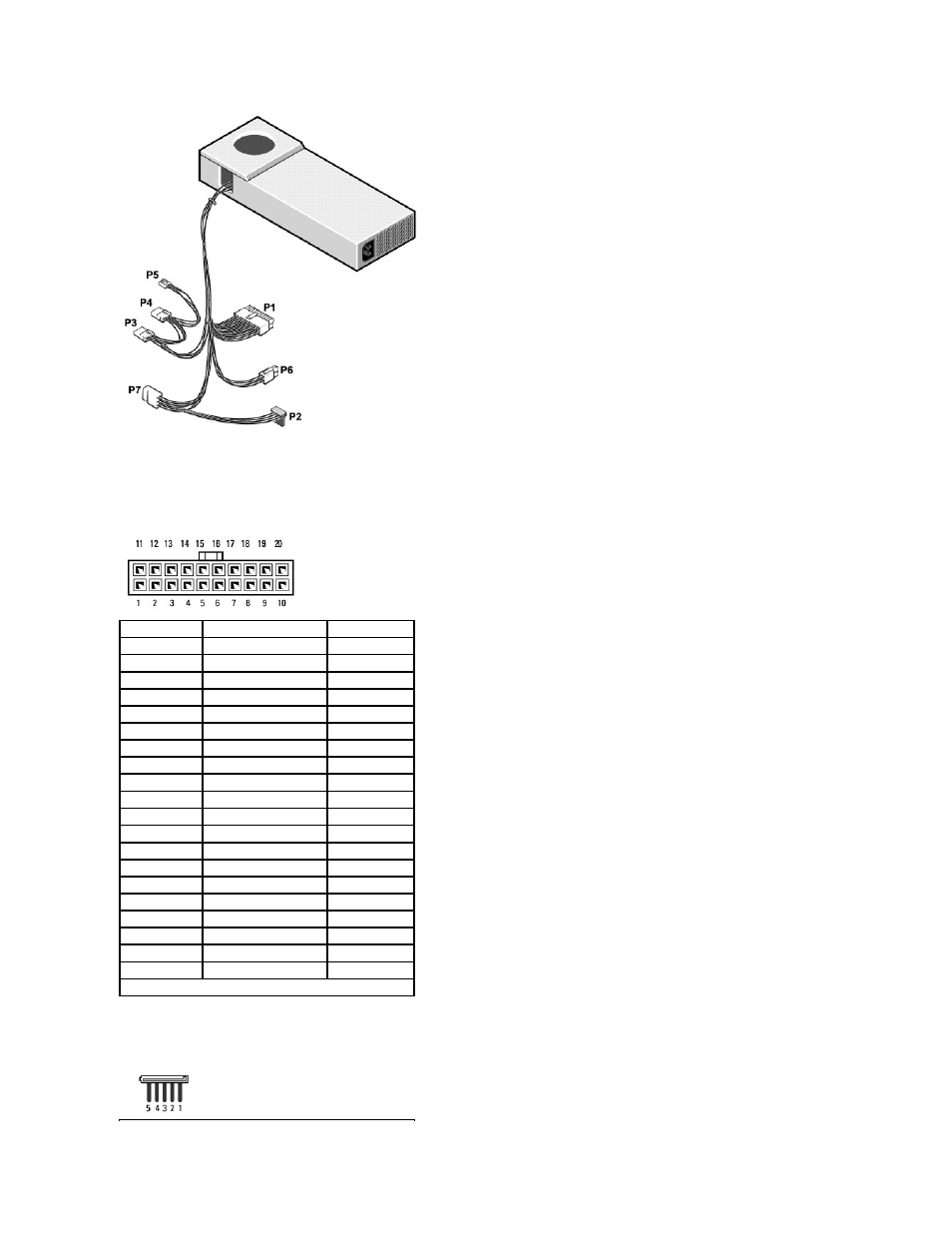

Разъем питания постоянного тока
P1
Разъем питания постоянного тока
P2
Номер контакта
Название сигнала
Провод
18-AWG
1
+3,3 В постоянного тока Оранжевый
2
+3,3 В постоянного тока Оранжевый
3
COM
Черный
4
+5 VDC
Красный
5
COM
Черный
6
+5 VDC
Красный
7
COM
Черный
8
POK*
Серый
9
+5 VFP
Фиолетовый
10
+12 VDC
Желтый
11
+3,3 В постоянного тока Оранжевый
12
–
12 VDC*
Синий
13
COM
Черный
14
PS ON*
Зеленый
15
COM
Черный
16
COM
Черный
17
COM
Черный
18
Нет
Нет
19
+5 VDC
Красный
20
+5 VDC
Красный
* Используйте провод 22-AWG вместо провода 18-AWG.
