11.
Положите снятый блок системной платы рядом с системной платой
, устанавливаемой на замену, чтобы убедиться в их соответствии.
Замена системной платы
: компактные компьютеры, малые настольные компьютеры и
компьютеры с корпусом
Small Mini-Tower
1.
Если для крепления существующей системной платы к корпусу используется крепежная панель
, а не металлическая пластина, замените
существующую системную плату платой
, устанавливаемой на замену.
a.
Сдвиньте системную плату в сторону задней панели компьютера
, чтобы закрепить ее на крючках на дне корпуса.
b.
Заверните крепежный винт на передней панели компьютера
.
2.
Если для крепления существующей системной платы к корпусу используется металлическая пластина
, а не крепежная панель, выполните
указанные ниже действия
.
a.
Снимите системную плату с металлической пластины
:
l
отверните винт
, который закрепляет извлекаемую плату на металлической пластине;
l
Отверните четыре крепежных винта на фиксирующем основании радиатора
, а затем снимите системную плату, сдвинув ее назад и
освободив от зажимов на металлической пластине
.

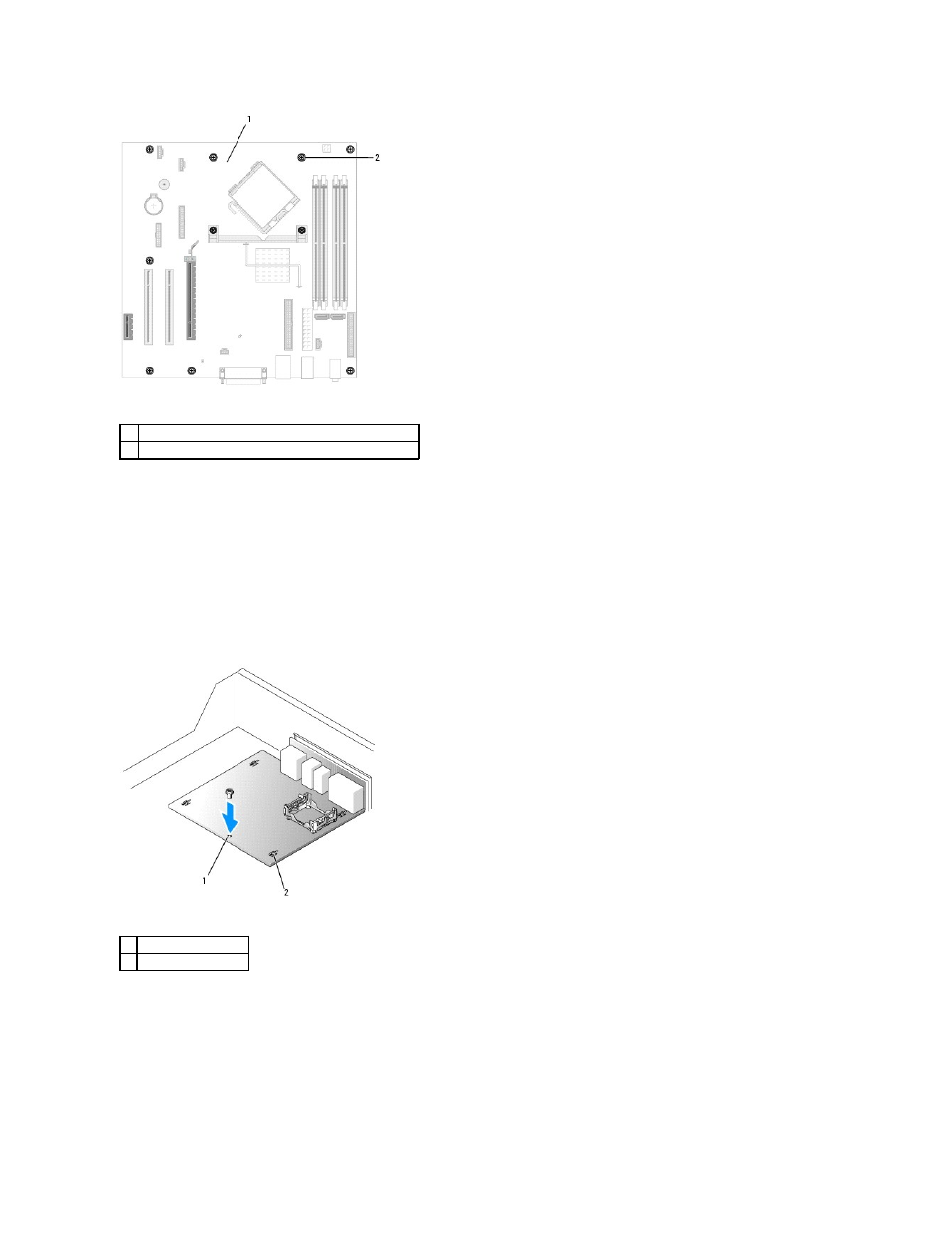

1
системная плата для компьютера с корпусом
Mini-Tower
2
винты
(10)
1
крепежный винт
2
крючки
(4)
