Инструкция по эксплуатации Dell OptiPlex GX280
Страница 219

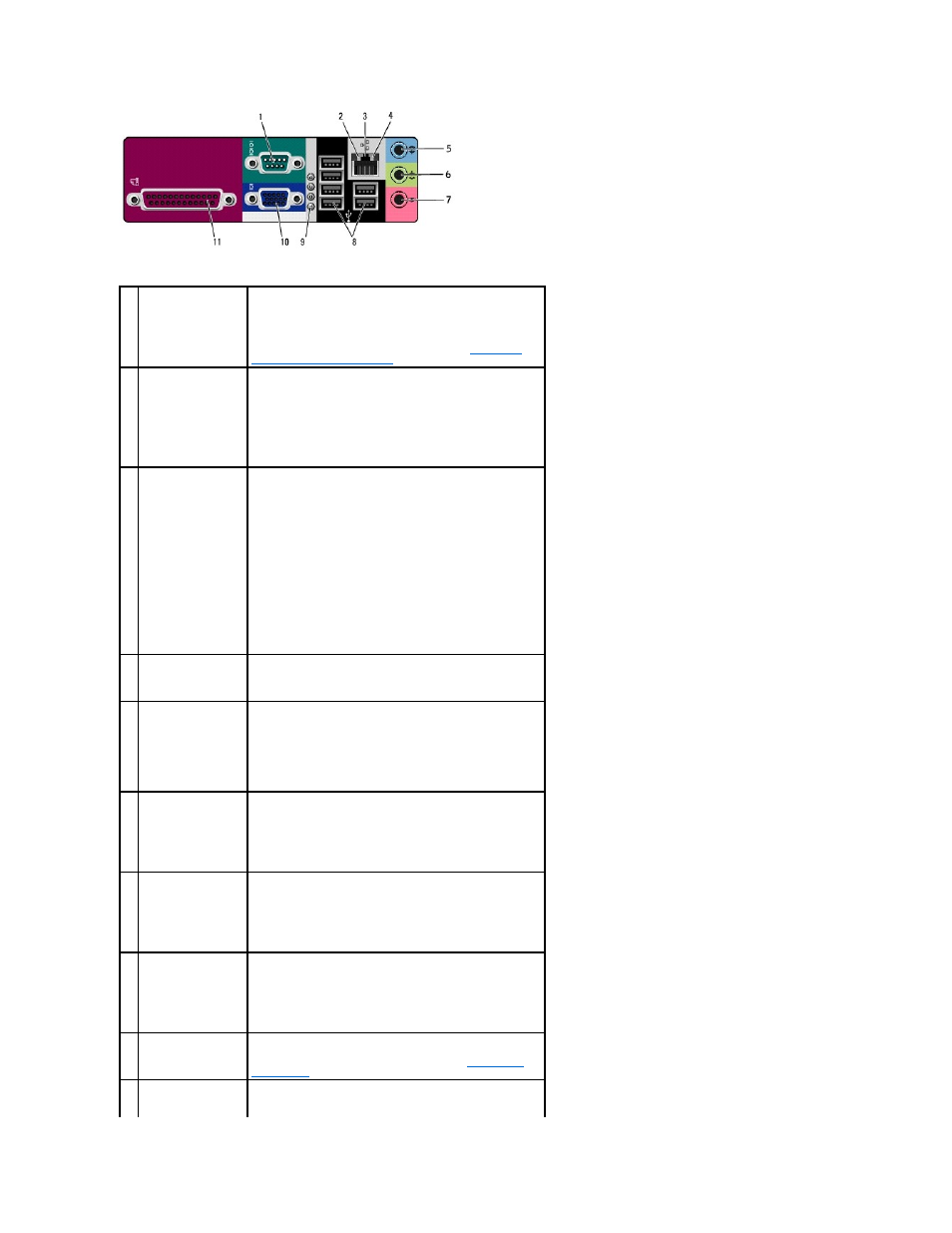

1
разъем
последовательного
порта
К разъему последовательного порта подключается
последовательное устройство
, например ручное устройство.
По умолчанию первый последовательный порт обозначается
COM1, второй COM2.
Дополнительную информацию см
. в разделе «
Параметры
программы настройки системы
»
.
2
индикатор
работоспособности
связи
l
Зеленый —
Между сетью 10Мбит/с и компьютером
устойчивая связь
.
l
Оранжевый —
Между сетью 100Мбит/с и компьютером
устойчивая связь
.
l
Желтый —
Между сетью 1 Гбит/с (1000 Мбит/с) и
компьютером устойчивая связь
.
l
Выключен —
Компьютер не обнаружил физического
соединения с сетью
.
3
разъем сетевого
адаптера
Чтобы подключить компьютер к сети или широкополосному
модему
, подсоедините один конец кабеля к сетевому разъему
или сетевому устройству
. Другой конец сетевого кабеля
подключите к разъему сетевого адаптера
, расположенному
на задней панели компьютера
. Щелчок указывает, что
кабель надежно подсоединен
.
ПРИМЕЧАНИЕ
.
Не включайте телефонный кабель в сетевой
разъем
.
На компьютерах с платой сетевого разъема используется
разъем на этой плате
.
Для сети рекомендуется применять проводку и разъемы
Категории
5. Если используется проводка Категории 3, для
обеспечения надежной работы установите скорость сети
10
Мбит
/с.
4
индикатор работы
сети
Желтый мигающий индикатор указывает на то
, что
компьютер передает или принимает данные по сети
. При
большом объеме сетевого трафика этот индикатор горит
постоянно
.
5
разъем линейного
входа
Голубой разъем линейного входа
line-in (имеющийся на
компьютерах со встроенной звуковой платой
) служит для
подключения звукозаписывающих и проигрывающих
устройств
, например кассетного или CD-плейера,
видеомагнитофона
.
На компьютерах со звуковой платой используется разъем
этой платы
.
6
разъем линейного
выхода
Зеленый разъем линейного выхода
line-out (имеющийся на
компьютерах со встроенной звуковой платой
) служит для
подключения наушников и большинства динамиков со
встроенными усилителями
.
На компьютерах со звуковой платой используется разъем
этой платы
.
7
разъем микрофона
Розовый разъем микрофона
(имеющийся на компьютерах со
встроенной звуковой платой
) служит для подключения
микрофона компьютера или музыкального входного сигнала к
звуковой или телефонной программе
.
На компьютерах со звуковой платой используется разъем
микрофона этой платы
.
8
USB 2.0 connectors
(6)
Для устройств
, которые обычно подключены к компьютеру,
например принтер или клавиатура
, используйте USB-разъемы
на задней панели
.
USB-разъемы на передней панели рекомендуется
использовать для временного подключения устройств
,
например джойстика или камеры
.
9
индикаторы
диагностики
Эти индикаторы выдают коды диагностики
, которые
помогают в устранении проблем с компьютером
.
Дополнительную информацию см
. в разделе «
Индикаторы
диагностики
»
.
10 видеоразъем
Голубой разъем служит для подключения
VGA-совместимого
монитора
.
