Инструкция по эксплуатации Dell OptiPlex GX280
Страница 277
3.
Для установки новой платы удалите заглушку
, чтобы открыть отверстие для платы. Then continue with
4.
Чтобы заменить уже установленную плату
, выньте ее из компьютера.
Отсоедините от платы все подключенные кабели
. Осторожно оттяните лепесток крепления, возьмите плату за верхние углы и аккуратно
вытащите ее из разъема
.
5.
Подготовьте плату к установке
.
Подробную информацию о настройках платы
, внутренних соединениях и других вопросах, касающихся взаимодействия платы с компьютером,
можно найти в документации
, поставляемой вместе с платой.
6.
При установке платы в разъем
x16 разместите плату так, чтобы фиксирующее отверстие совпало с лепестком крепления, а затем осторожно
потяните лепесток крепления
.
7.
Вставьте плату в разъем и с усилием нажмите на нее
. Убедитесь, что плата полностью встала в слот.
Если плата полноразмерная
, вставьте один конец в направляющий ограничитель, опуская плату в направлении разъема на системной плате.
Плотно вставьте плату в разъем на системной плате
.

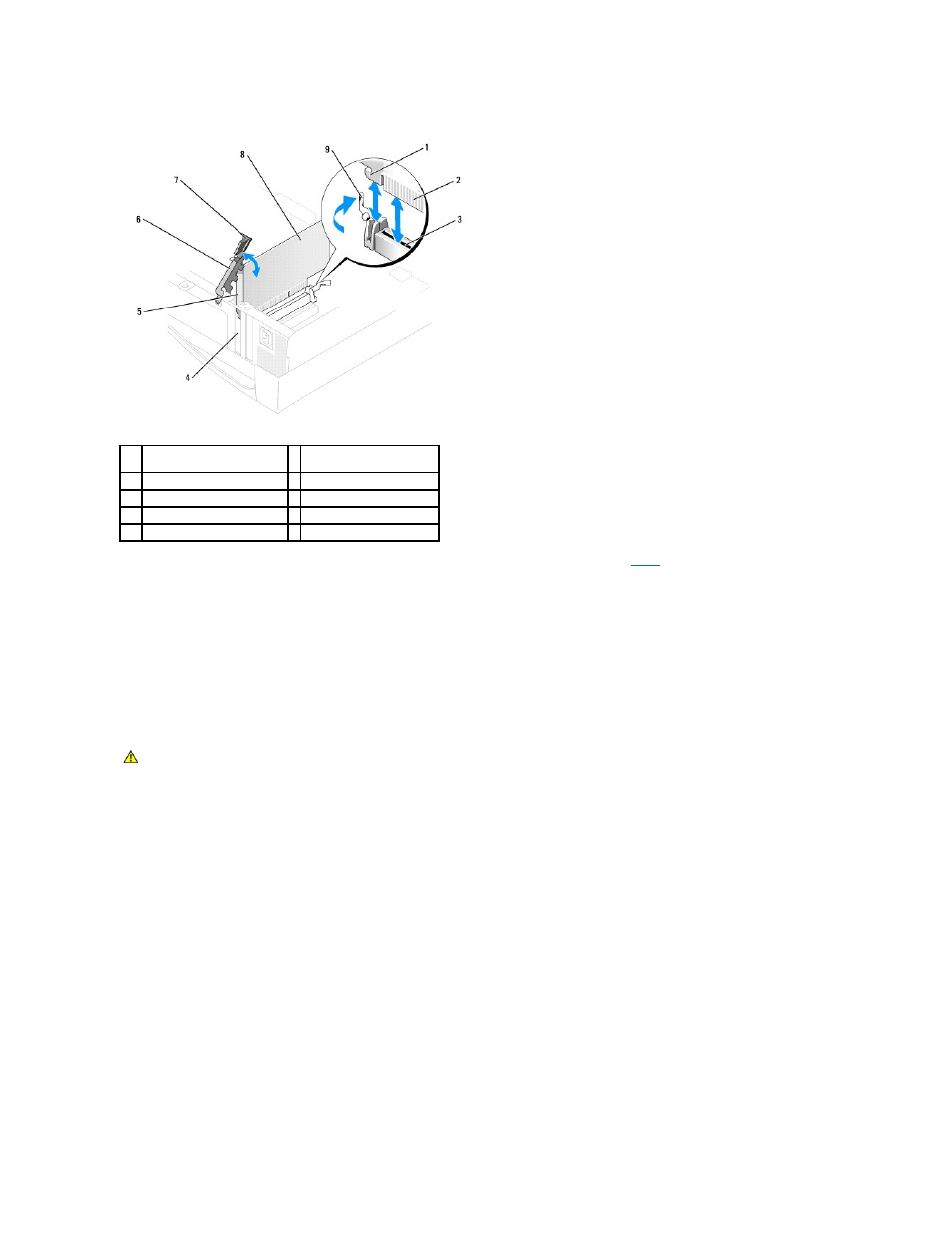

1
фиксирующее отверстие
(не
все платы
)
6 шарнирный фиксатор
2
краевой разъем
7 рычаг
3
разъем для платы
8 плата PCI Express x16
4
отверстие платы
9 лепесток крепления
5
заглушка
ПРЕДУПРЕЖДЕНИЕ
.
Некоторые сетевые адаптеры при подключении к сети автоматически запускают компьютер
. Поэтому, во избежание
поражения электрическим током
, обязательно отключите питание компьютера перед установкой платы.
