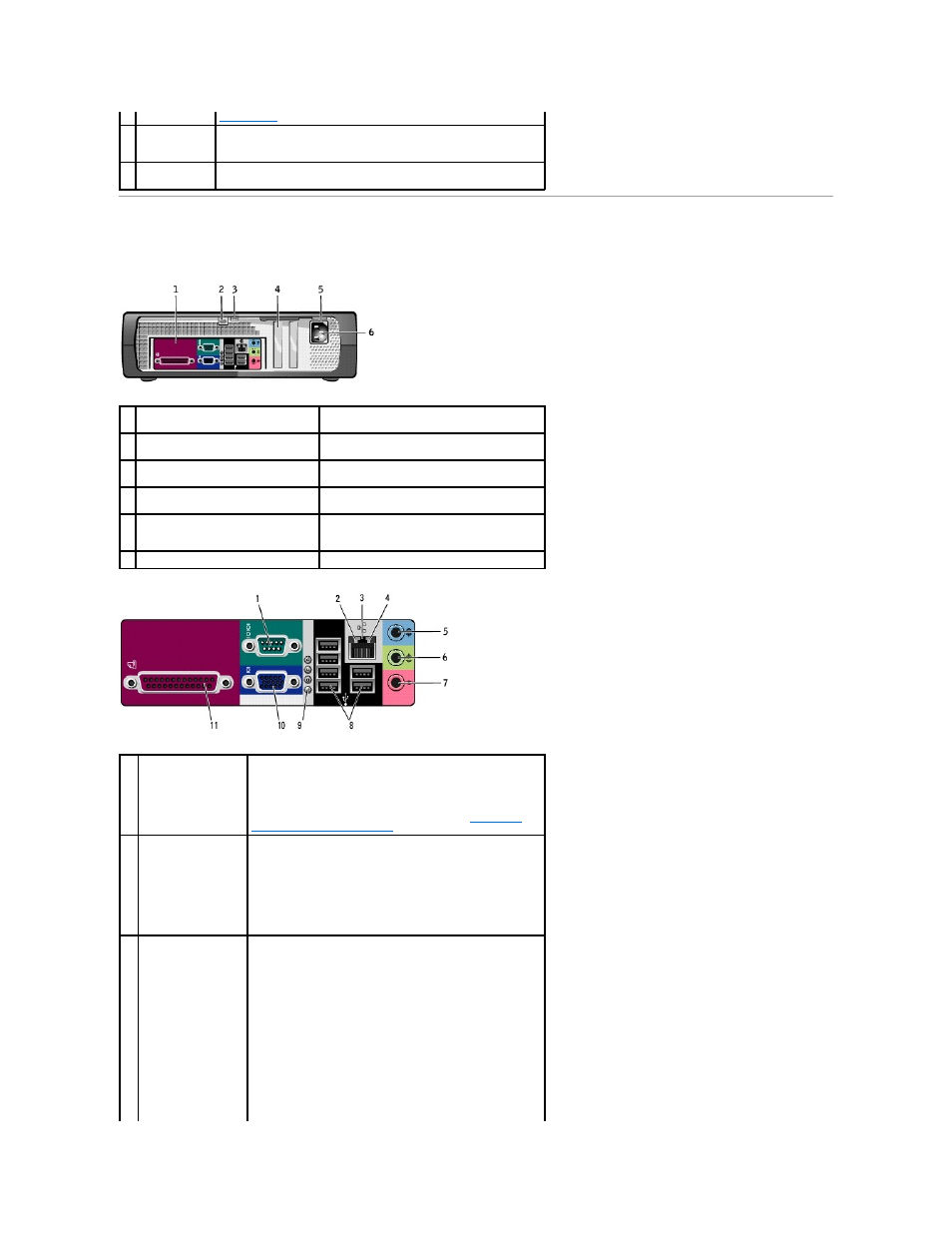

Вид сзади
диагностики
»
.
7 индикатор
активности
жесткого диска
Индикатор жесткого диска светится
, когда компьютер считывает
данные с диска или записывает на него
. Кроме того, этот индикатор
может светиться во время работы таких устройств
, как CD-плейер.
8 разъем для
наушников
Для подключения наушников и большинства динамиков
.
1 разъемы задней панели
Последовательные
, USB и другие устройства
подключаются к соответствующим разъемам
.
2 гнездо защитного кабеля
Используйте защитный трос с отверстием для
защиты компьютера
.
3 кольцо для навесного замка
Установите замок для запирания крышки
компьютера
.
4 гнезда для плат
Доступные разъемы для любых установленных
плат
PCI и PCI Express.
5 переключатель выбора напряжения
(есть не на всех компьютерах)
См
. инструкции по технике безопасности в
документе Информация о продукте
,
содержащие дополнительную информацию
.
6 разъем питания
Для подключения кабеля питания
.
1
разъем
последовательного
порта
К разъему последовательного порта подключается
последовательное устройство
, например ручное устройство.
По умолчанию первый последовательный порт обозначается
COM1, второй COM2.
Дополнительную информацию см
. в разделе «
Параметры
программы настройки системы
»
.
2
индикатор
работоспособности
связи
l
Зеленый —
Между сетью 10Мбит/с и компьютером
устойчивая связь
.
l
Оранжевый —
Между сетью 100Мбит/с и компьютером
устойчивая связь
.
l
Желтый —
Между сетью 1 Гбит/с (1000 Мбит/с) и
компьютером устойчивая связь
.
l
Выключен —
Компьютер не обнаружил физического
соединения с сетью
.
3
разъем сетевого
адаптера
Чтобы подключить компьютер к сети или широкополосному
модему
, подсоедините один конец кабеля к сетевому разъему
или сетевому устройству
. Другой конец сетевого кабеля
подключите к разъему сетевого адаптера
, расположенному
на задней панели компьютера
. Щелчок указывает, что
кабель надежно подсоединен
.
ПРИМЕЧАНИЕ
.
Не включайте телефонный кабель в сетевой
разъем
.
На компьютерах с платой сетевого разъема используется
разъем на этой плате
.
Для сети рекомендуется применять проводку и разъемы
Категории
5. Если используется проводка Категории 3, для
обеспечения надежной работы установите скорость сети
10
Мбит
/с.
