Установка системной платы – Инструкция по эксплуатации Dell OptiPlex GX280
Страница 198
5.
Извлеките системную плату
:
1.
если системная плата прикреплена с помощью металлической пластины
, плата и пластина соединены и извлекать их следует вместе.
Отверните винт рядом с защелкой
. Потяните защелку и сдвиньте блок системной платы в сторону передней панели компьютера, а затем
снимите плату
;
b.
если системная плата крепится напрямую к корпусу
, отверните крепежный винт на передней панели компьютера. Сдвиньте системную
плату в сторону передней панели компьютера
, освободив от зажимов на нижней части корпуса, а затем снимите ее.
6.
Положите снятый узел системной платы рядом с новой системной платой
.
Установка системной платы
1.
Еслиизвлекаемая системная плата и плата
, устанавливаемая на замену, крепятся одинаково, просто замените существующую системную плату
платой
, устанавливаемой на замену.
2.
Если существующая системная плата прикреплена к металлической пластине
, а плата, устанавливаемая на замену, не прикреплена к
металлической пластине
:
a.
отверните винт
, который закрепляет извлекаемую плату на металлической пластине. Отверните четыре крепежных винта на
фиксирующем основании радиатора
, а затем снимите системную плату, сдвинув ее назад и освободив от зажимов на металлической
пластине
;
b.
снимите системную плату
, устанавливаемую на замену, с крепежной панели, отвернув четыре крепежных винта на фиксирующем
основании радиатора
. Отложите крепежную панель в сторону;
c.
чтобы зафиксировать системную плату
, устанавливаемую на замену, на металлической пластине, сдвиньте ее вперед и закрепите с
помощью зажимов на металлической пластине
. Установите фиксирующее основание с помощью четырех крепежных винтов, а затем
заверните винт на передней части системной платы
;
d.
установите крепежную панель на извлеченную системную плату с помощью фиксирующего основания и четырех крепежных винтов
.
3.
Переместите компоненты с существующей системной платы на плату
, устанавливаемую на замену:
a.
снимите модули памяти и установите их на плате
, устанавливаемой на замену;
b.
снимите блок радиатора и процессор с существующей системной платы и переместите их на плату
, устанавливаемой на замену.
4.
Выполните настройку платы
, устанавливаемой на замену.
5.
на плате
, устанавливаемой на замену, чтобы они соответствовали перемычкам на существующей плате.
6.
Расположите плату
, устанавливаемую на замену, чтобы отверстия на плате совпали с защелками на корпусе.
7.
Замените системную плату
:
a.
если системная плата прикреплена к металлической пластине
, сдвиньте блок системной платы в сторону задней панели компьютера, чтобы
защелки зафиксировались и плата встала на место
;
b.
если системная плата крепится напрямую к корпусу
, установите ее на место и заверните крепежный винт.
8.
Установите на место все компоненты и кабели
, снятые с системной платы.
9.
Подключите все кабели к разъемам на задней панели компьютера
.
10.
Закройте крышку компьютера
.
11.
Прикрепите подставку для компьютера
.
12.
Подключите компьютер и устройства к электросети и включите их
.

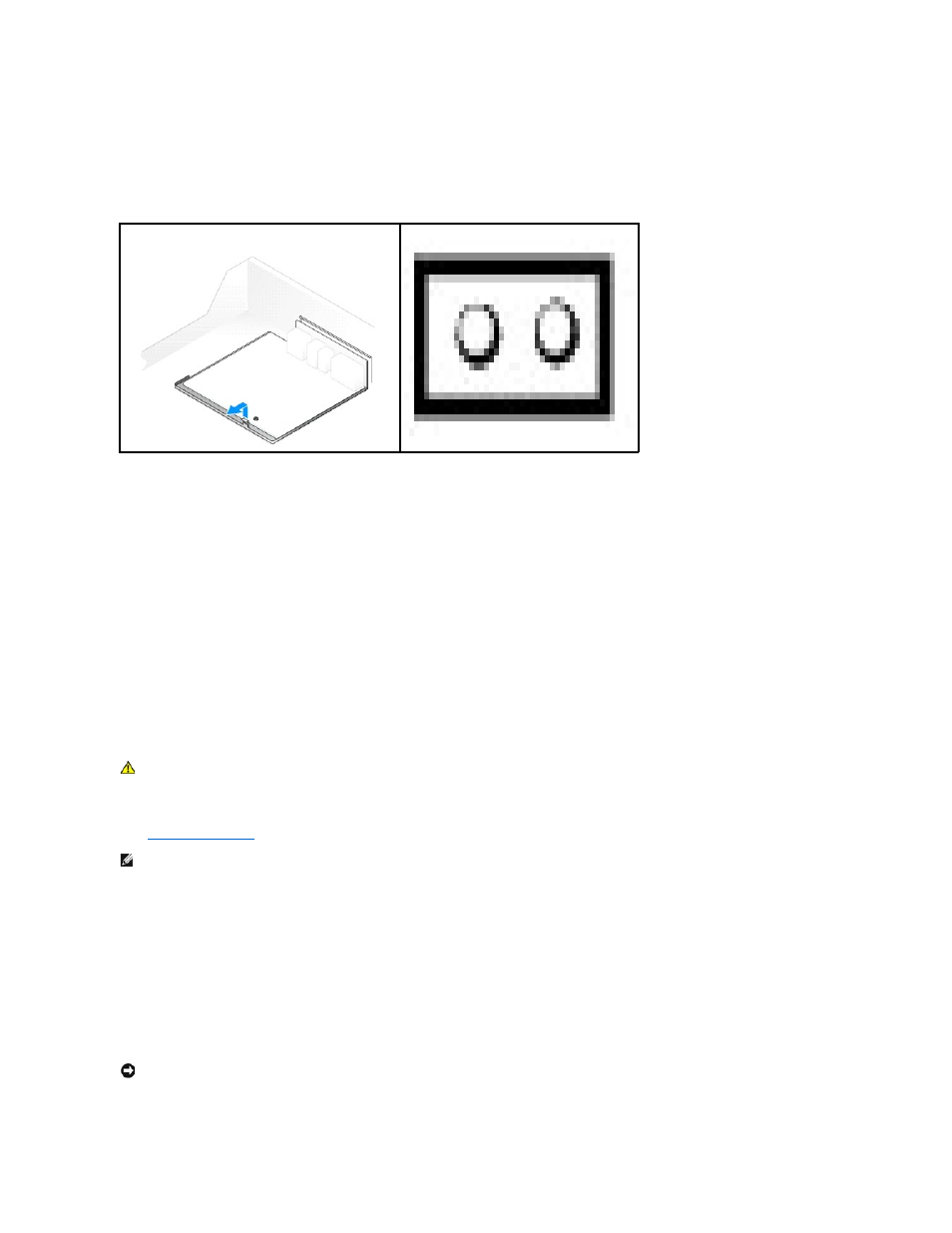

Извлечение блока системной платы и
металлической пластины
Извлечение системной платы
ПРЕДУПРЕЖДЕНИЕ
.
Процессор может очень сильно нагреваться
. Чтобы к нему можно было прикасаться, должно пройти некоторое время
после выключения компьютера
.
ПРИМЕЧАНИЕ
.
Некоторые компоненты и разъемы на новой системной плате могут располагаться в других местах по сравнению с
соответствующими разъемами на старой плате
.
ВНИМАНИЕ
.
Чтобы подсоединить сетевой кабель
, сначала включите его в стенную розетку, а затем в компьютер.
