2.
Убедитесь
, что компьютер и подключенные устройства выключены.Если компьютер и подсоединенные к нему устройства не выключились
автоматически при завершении работы компьютера
, выключите их.
3.
Отсоедините от компьютера все телефонные или телекоммуникационные линии
.
4.
Отсоедините компьютер и все подключенные к нему устройства от электросети
, а затем нажмите кнопку питания, чтобы снять статическое
электричество с системной платы
.
5.
Снимите подставку для компьютера
, если она прикреплена.
6.
Откройте крышку компьютера
.
7.
Извлеките все компоненты
, ограничивающие доступ к системной плате.
8.
Отсоедините все кабели от системной платы
.
9.
Перед извлечением существующей системной платы
, осмотрите установленную системную плату, чтобы определить конфигурацию корпуса.
a.
Если на передней части системной платы имеется зеленая этикетка
, на компьютере применяется металлическая пластина для
прикрепления системной платы к корпусу
.
b.
Если на передней части системной платы зеленая этикетка отсутствует
, на компьютере применяется крепежная панель для прикрепления
системной платы к корпусу
.
10.
Извлеките системную плату
:
a.
Если системная плата крепится к корпусу с помощью металлической пластины
, извлеките последнюю вместе с платой.
l
Потяните защелку и сдвиньте блок системной платы в сторону передней панели компьютера
, а затем выньте плату.
b.
Если системная плата крепится к корпусу с помощью крепежной панели
, извлеките последнюю вместе с платой.
l
Отверните крепежный винт на передней панели компьютера
.
l
Сдвиньте системную плату в сторону передней панели компьютера
, чтобы отсоединить ее от крючков на дне корпуса, а затем
выньте плату
.
Извлечение системной платы
: настольные компьютеры и компьютеры с корпусом Mini-
Tower
ВНИМАНИЕ
.
Сначала отсоединяйте сетевой кабель от стенной розетки
, а затем от компьютера.
ПРЕДУПРЕЖДЕНИЕ
.
Во избежание поражения электрическим током всегда отключайте компьютер от электросети
, перед тем как
открывать корпус
.
ВНИМАНИЕ
.
Прежде чем прикасаться к чему
-либо внутри компьютера, избавьтесь от заряда статического электричества, прикоснувшись к
неокрашенной металлической поверхности
, например к металлической части на задней панели. В процессе работы периодически
дотрагивайтесь до неокрашенных металлических поверхностей
, чтобы снять статический заряд, который может повредить внутренние
компоненты
.
ПРИМЕЧАНИЕ
.
Если извлекаемая системная плата прикреплена к металлической пластине
, перед креплением платы, устанавливаемой на
замену
, поместите последнюю на металлическую пластину. См.

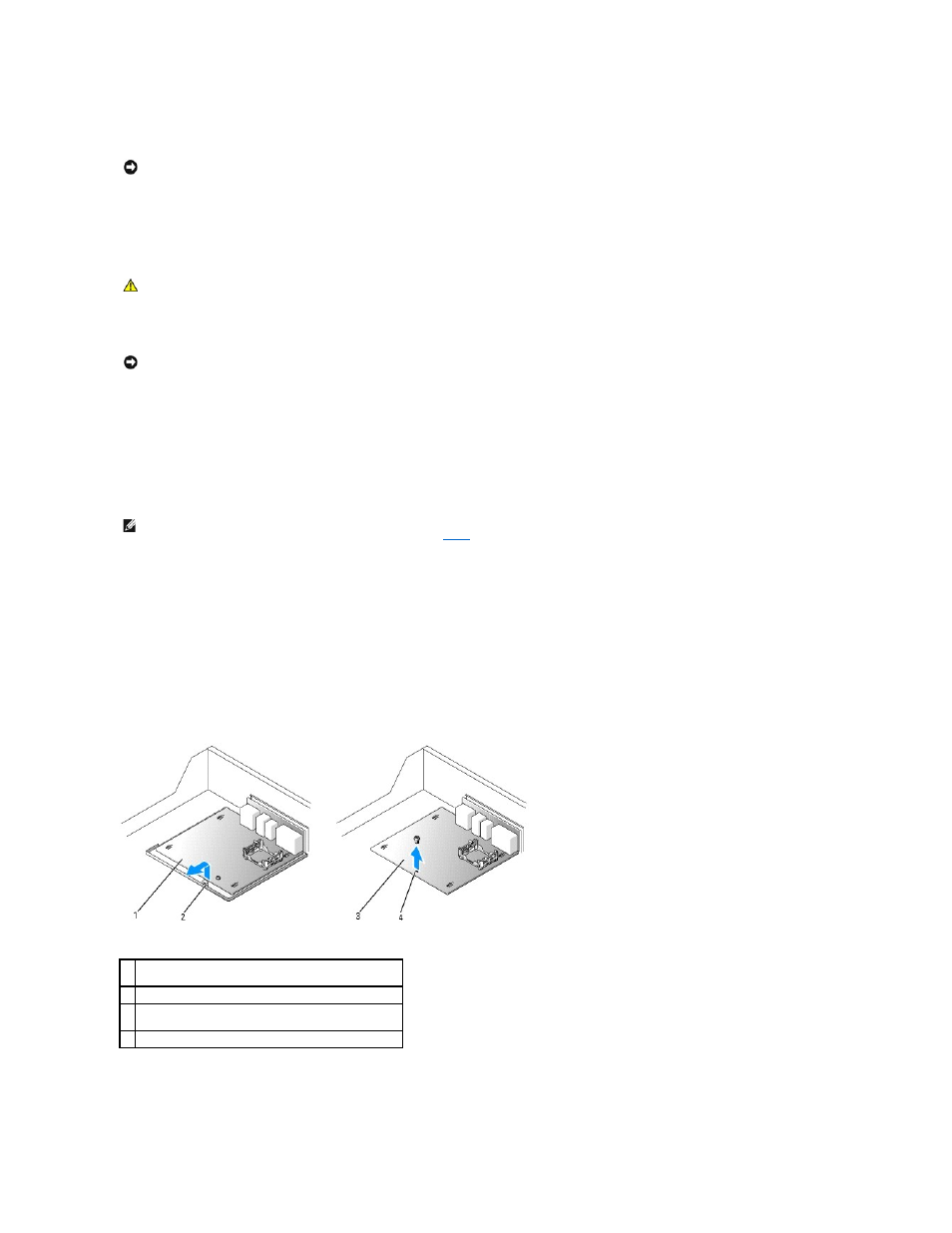

1 извлечение блока системной платы и металлической
пластины
2 этикетка
3 извлечение блока системной платы и крепежной
панели
4 крепежный винт
