Инструкция по эксплуатации Dell OptiPlex GX280
Страница 131
Назад на страницу Содержание

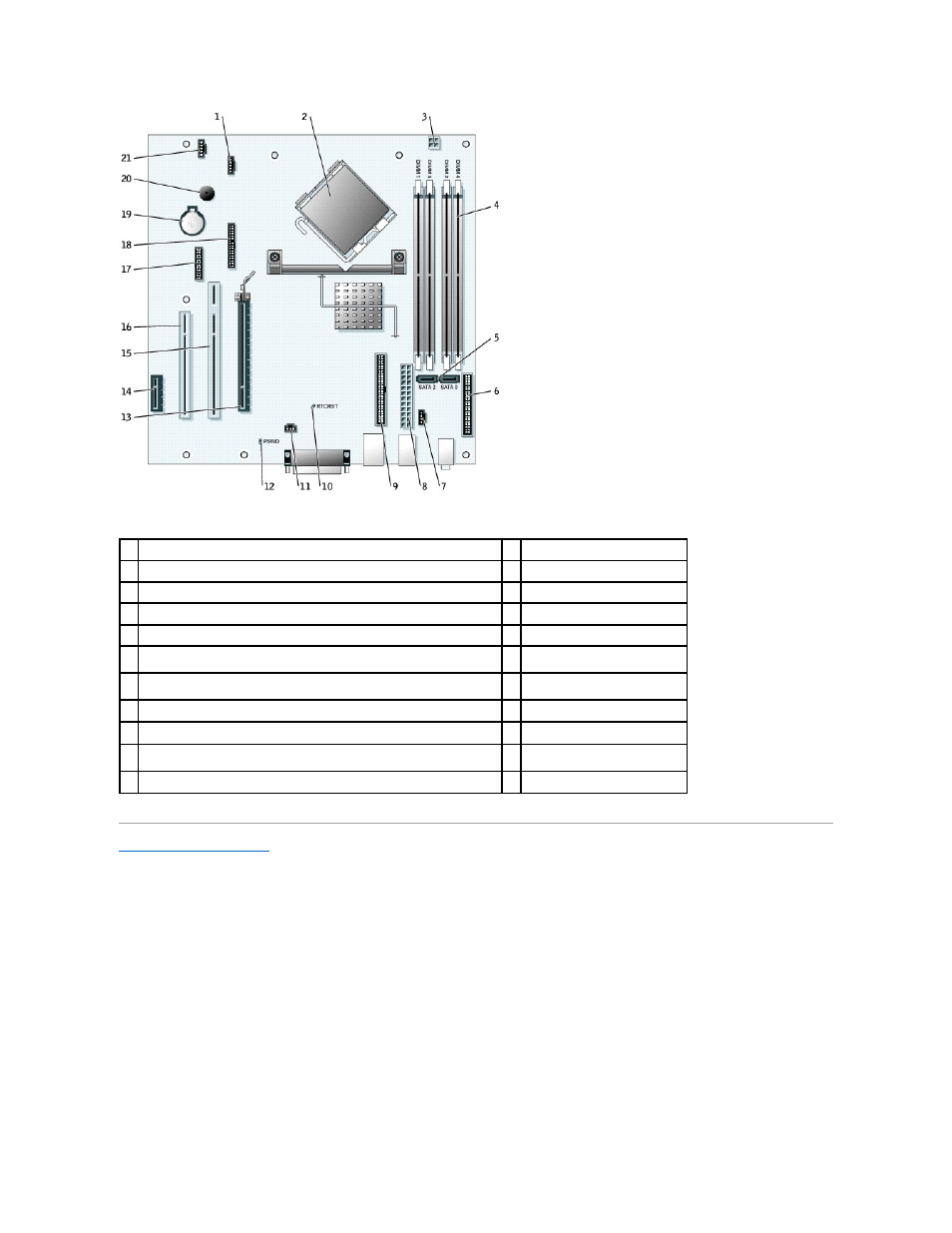

1
разъем вентилятора
(FAN)
12 перемычка пароля (PSWD)
2
разъем процессора
(CPU)
13 разъем PCI Express x16 (PEG)
3
разъем питания
(12VPOWER)
14 разъем PCI Express x1 (PCIE1)
4
разъемы модулей памяти
(DIMM1, DIMM2, DIMM3, DIMM4)
15 разъем PCI (PCI1)
5
разъемы последовательного порта накопителя
ATA 0 и 2 (SATA0, SATA2)
16 разъем PCI (PCI2)
6
разъем передней панели
(FRONT PANEL)
17 разъем последовательного порта
(SER_PS2)
7
разъем аналогового аудиокабеля дисковода компакт
-дисков для
необязательного аналогового аудиокабеля
(CD_IN)
18 разъем дисковода гибких дисков
(FLOPPY)
8
разъем питания
(POWER)
19 гнездо аккумулятора (BATTERY)
9
разъем дисковода компакт
-дисков/DVD-дисков (IDE)
20 внутренний динамик (SPEAKER)
10 перемычка сброса RTC (RTCRST)
21 разъем внешних динамиков
(EXT_SPKR)
11 разъем переключателя защиты корпуса от вскрытия (INTRUDER)
