Если вы подсоединяете два устройства IDE к одному кабелю IDE и задаете им настройку «cable-select», то устройство, подсоединенное к разъему на
конце кабеля , будет главным (загрузочным) (диск 0), а устройство, подключенное к разъему в середине кабеля подчиненным (диск 1). Информацию о
настройке « cable-select» см. в документации, прилагаемой к диску.
Подключение кабелей дисководов
Устанавливая дисковод , подсоедините два кабеля—питания постоянным током и кабель передачи данных—к его задней панели и к системной плате.
Разъемы интерфейса дисковода
Для обеспечения правильного подключения большинство интерфейсных разъемов снабжено ключом специальная прорезь или отсутствующий контакт
одной части разъема соответствует выступу или отсутствующему отверстию в ответной части разъема
. В результате контакт кабеля с номером 1
(помеченный цветной полосой вдоль одного края кабля IDE—кабели Serial ATA не имеют цветных полос) может быть вставлен только в первый контакт
разъема
. Для разъема на системной или иной плате контакт номер 1 обычно маркирован «1».
Разъем питания
Подключение и отключение кабелей дисководов
При отсоединении кабеля данных дисковода IDE беритесь за цветной язычок и тяните, пока не вытащите разъем.
Отсоединяя и присоединяя кабель данных Serial ATA, держите его за черный разъем на каждом конце.

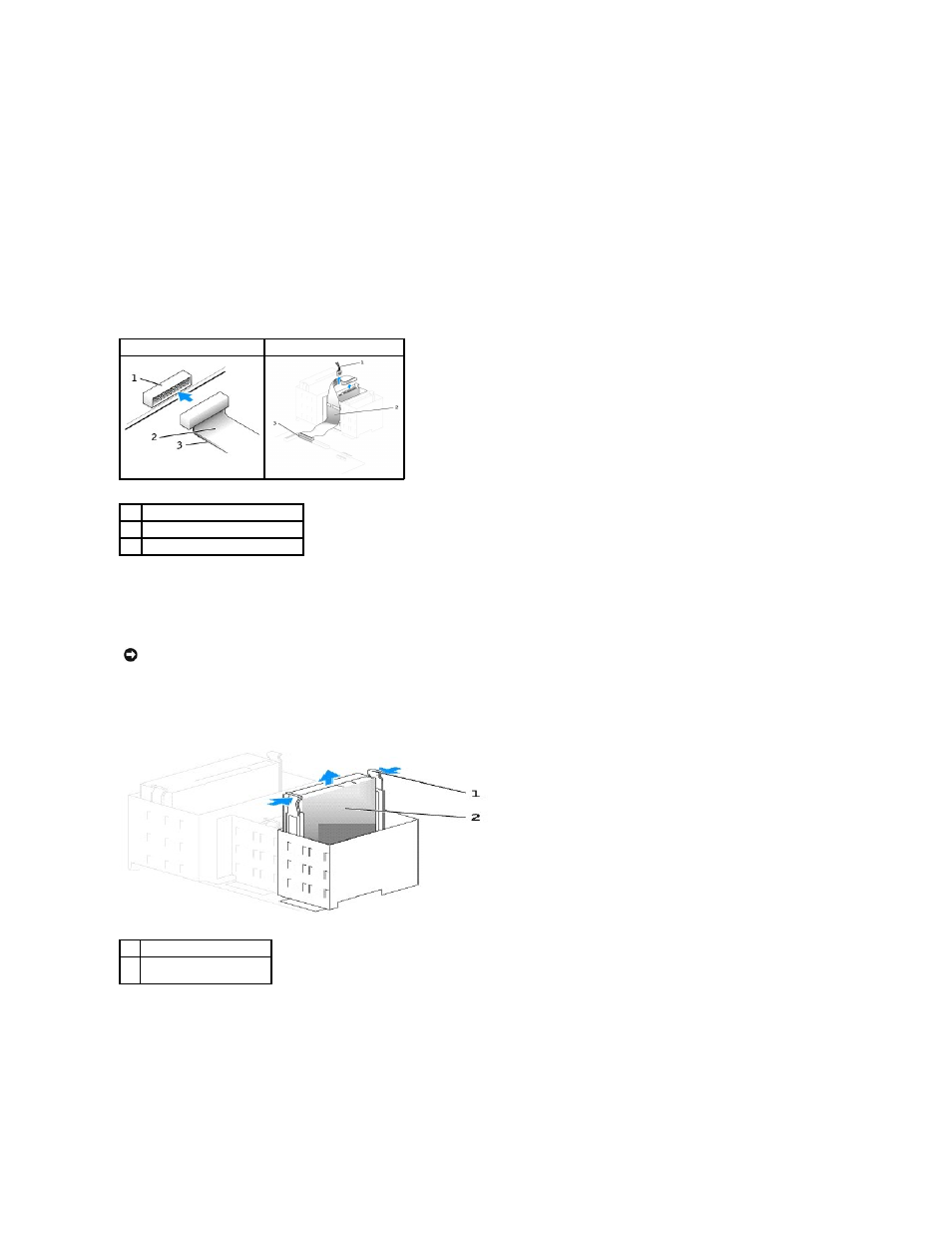

Разъем дисков IDE Разъем Serial ATA
1 разъем интерфейса
2 кабель интерфейса
3 цветная полоса на кабеле IDE
ВНИМАНИЕ . При подключении кабеля интерфейса IDE цветная полоса на кабеле должна быть совмещена с первым контактом разъема. Если
вставить кабель другой стороной , то диск не сможет работать. Кроме того, можно повредить сам диск или контроллер диска.
1 кабель питания
2 входной разъем
питания
