Установка и снятие подставки компьютера

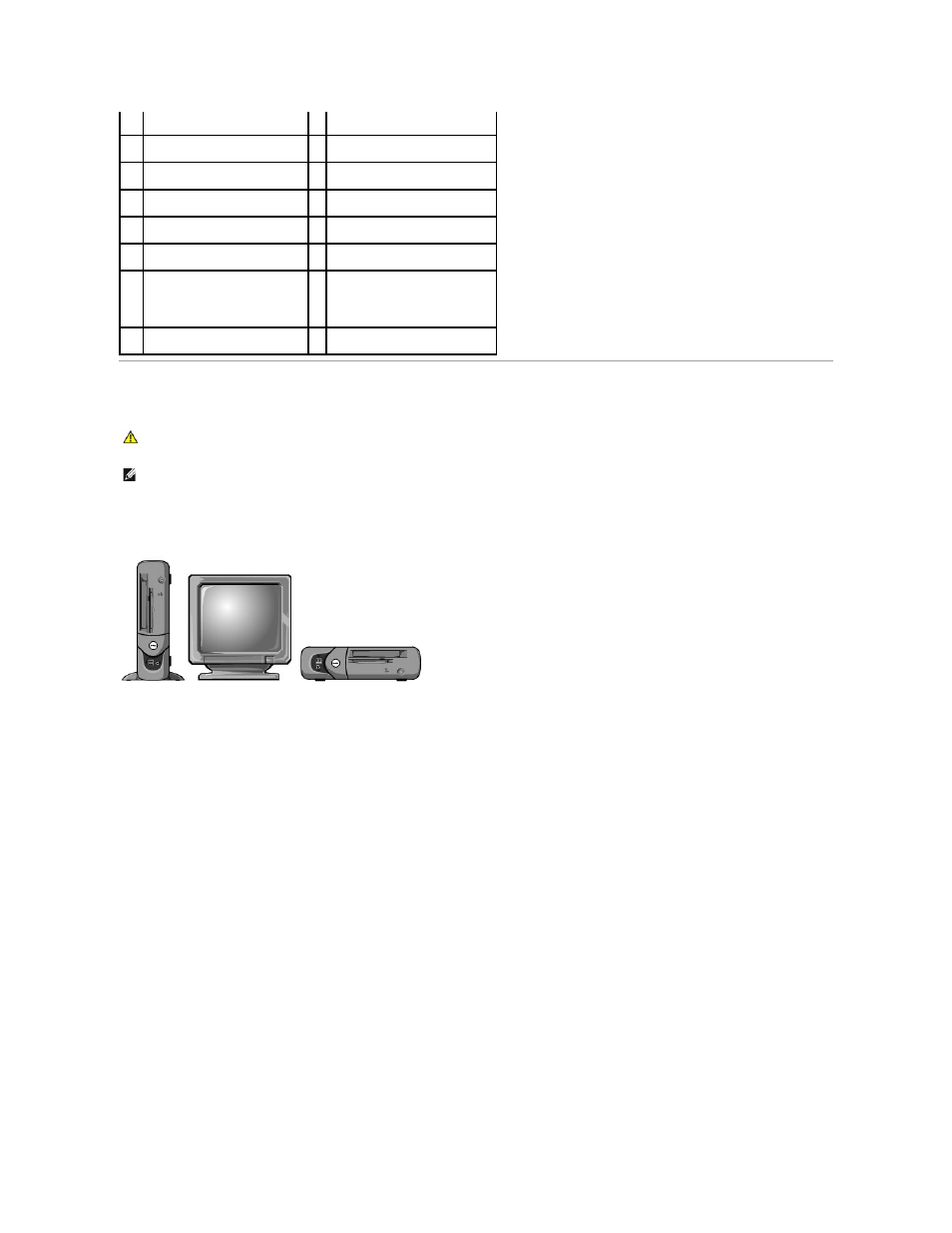

Компьютер можно устанавливать как в вертикальном , так и в горизонтальном положении.
Для установки в вертикальном положении нужно прикрепить подставку .
1. Положите компьютер на правый бок , так чтобы отсеки дисководов были снизу.
2. Совместите подставку с левой панелью компьютера .
a. Расположите подставку , как показано на рисунке, выровняв большое круглое отверстие на подставке с фиксирующей кнопкой на панели
и невыпадающий винт на подставке с отверстием на панели .
b. Когда подставка будет установлена , затяните винт.
3. Переверните компьютер , так чтобы подставка располагалась внизу, а дисководы наверху.
6 разъем передней панели
(FRONTPANEL) 19 разъем параллельного порта
(PAR)
7 разъем последовательного
дисковода
ATA 0 (SATA0)
20 разъем питания (12VPOWER)
8 индикатор резервного питания
(AUX_PWR) 21 разъем процессора и
теплоотвода (CPU)
9 разъемы модулей памяти (DIMM1
и DIMM2)
22 фиксирующая панель для
теплоотвода /вентилятора
10 разъем PCI Express x16 (PEG) 23 разъем последовательного порта
2 (SER_PS2)
11 разъем надстроечной платы PCI
(PCI)
24 разъем вентилятора (FAN)
12 разъем аналогового
аудиокабеля дисковода компакт
-
дисков для необязательного
аналогового аудиокабеля
(CD_IN)
25 перемычка пароля (PSWD)
13 разъем аудиокабеля на
передней панели
(FRONTAUDIO)
26 разъем питания (POWER)
ПРЕДУПРЕЖДЕНИЕ . Перед тем как приступить к выполнению операций данного раздела , выполните указания по безопасности, описанные
в Информационном руководстве по продуктам .
ПРИМЕЧАНИЕ . Установите компьютер на мягкую поверхность , чтобы не поцарапать верхнюю крышку.
